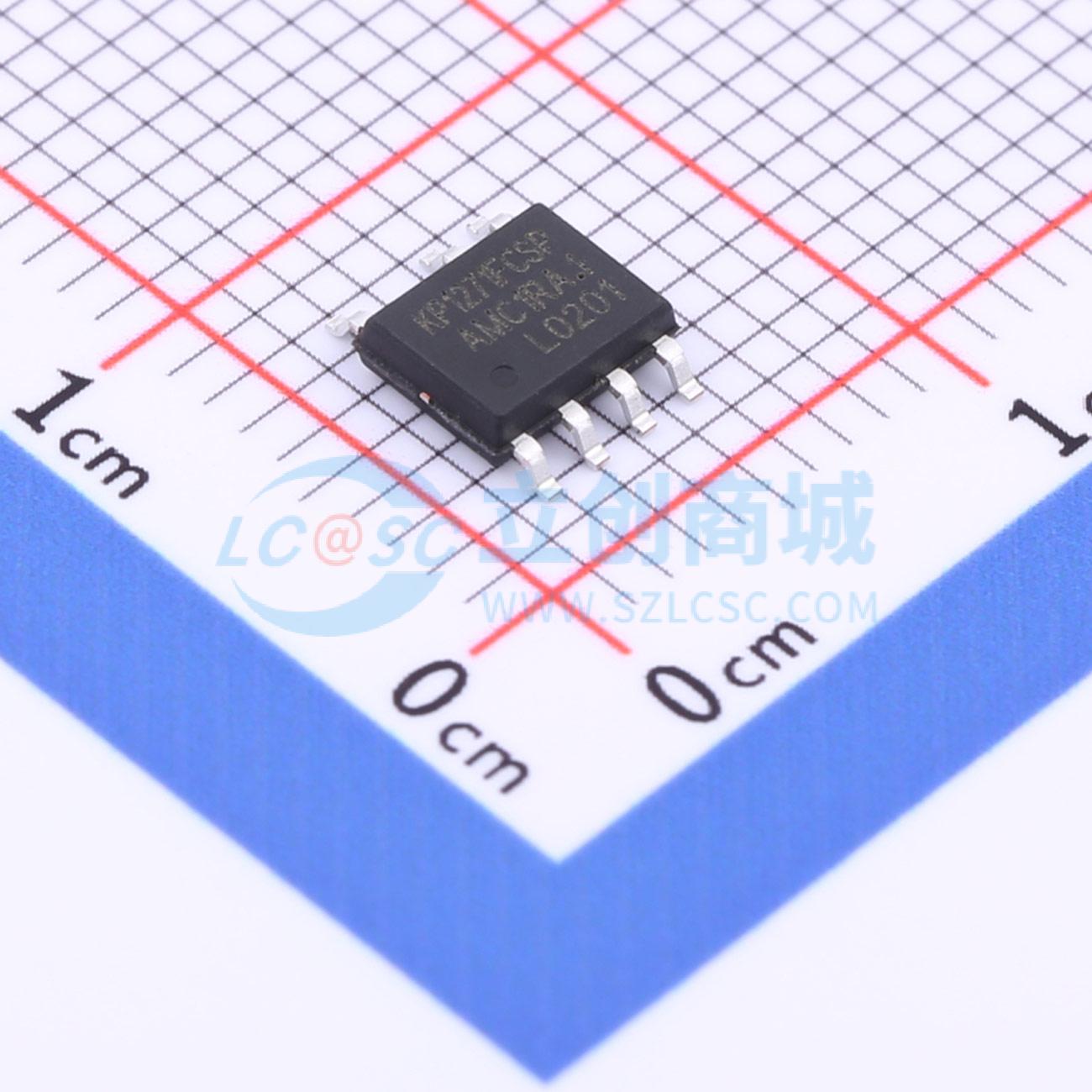

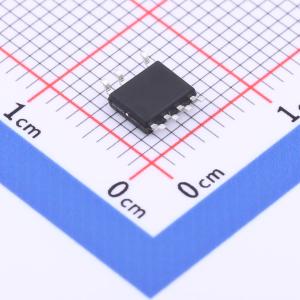

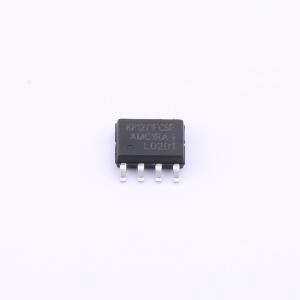

温馨提醒：图片仅供参考，商品以实物为准
KP1271FCSPA
低谐波、高功率因数降压型LED驱动功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP127XFCSP 是高度集成的恒流 LED 功率开关，芯片采用了准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、低谐波失真和高效率的性能。 KP127XFCSP 内部集成有高压 500V 功率 MOSFET 和高压供电电路，简化了系统的设计和生产成本。芯片通过独有的恒流控制算法，可以获得高精度的恒流输出，且输出的线电压和负载调整率表现优异。
- 商品型号
- KP1271FCSPA
- 商品编号
- C2692367
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | 7kHz~125kHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 200mA；130mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 特性 | 过流保护(OCP)；短路保护(SCP)；过压保护(OVP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
KP127XFCSP 是高度集成的恒流 LED 功率开关，芯片采用了准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、低谐波失真和高效率的性能。 KP127XFCSP 内部集成有高压 500V 功率 MOSFET 和高压供电电路，简化了系统的设计和生产成本。芯片通过独有的恒流控制算法，可以获得高精度的恒流输出，且输出的线电压和负载调整率表现优异。 KP127XFCSP 集成有完备的保护功能以保障系统安全可靠的运行，如：逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、LED 开路和短路保护等。
商品特性
- 有源功率因数校正技术
- 全电压功率因数 > 0.9
- 分次谐波满足 IEC61000 - 3 - 2 Class C
- 集成高压供电电路
- 集成高压 500V MOSFET
- 无 VDD、COMP 电容设计
- 准谐振模式高效率工作
- ±3% 恒流精度
- 超低工作电流
- 优异的线电压和负载调整率
- 内部保护功能：连续可调输出过压保护 (OVP)、逐周期电流限制 (OCP)、前沿消隐 (LEB)、LED 开路和短路保护、过热保护 (OTP)
- 封装类型 SOP - 7
应用领域
- 小功率 LED 球泡灯
- 灯管驱动
