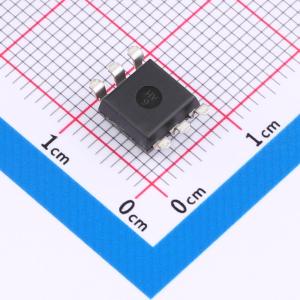

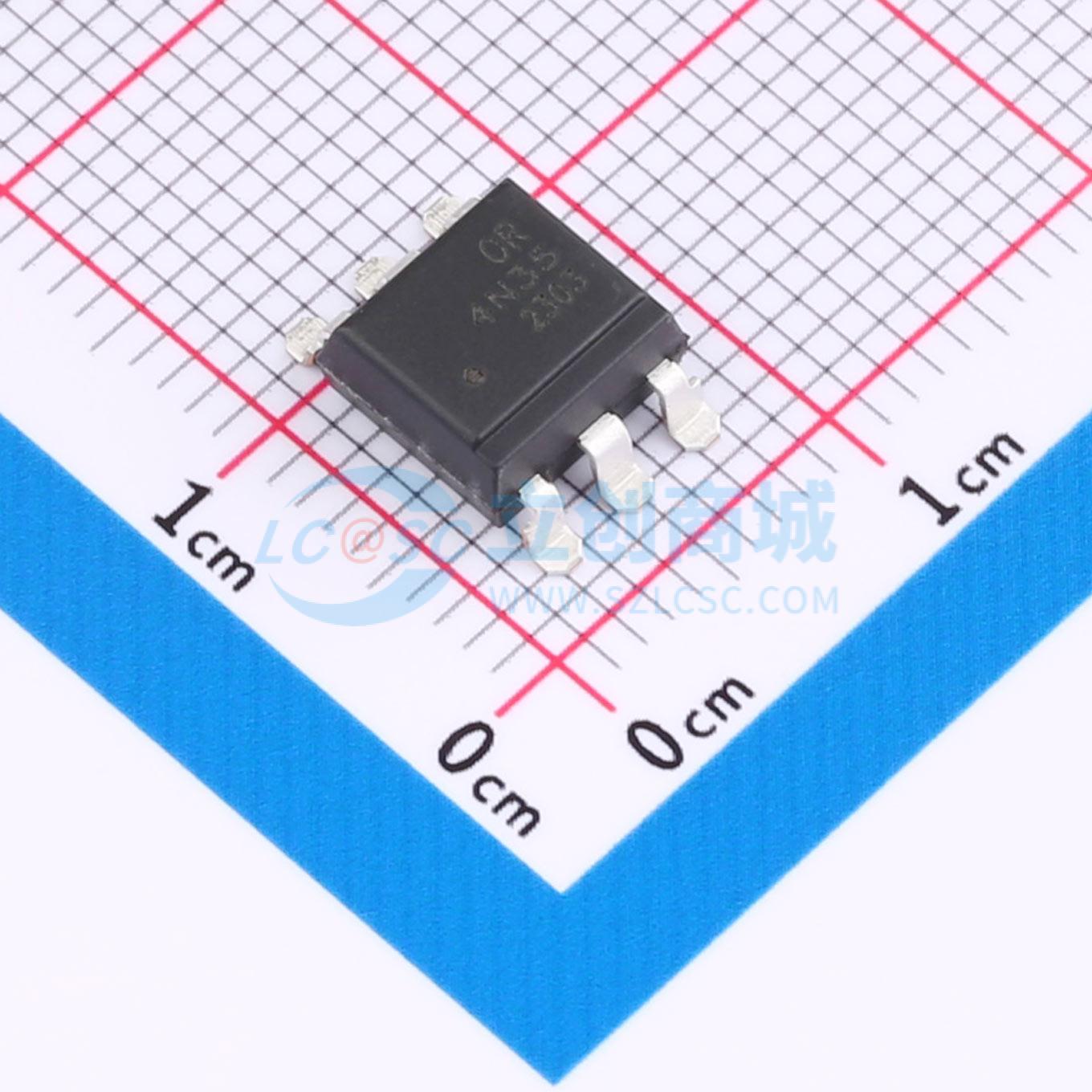

OR-4N35S-TA1
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 消费级 4N2X, 4N3X系列的器件各由一个红外发光二极管与一个光电晶体管光耦合组成。它们采用6引脚DIP封装，有宽引脚间距和SMD选项。
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-4N35S-TA1
- 商品编号
- C2692124
- 商品封装
- SOP-6
- 包装方式
- 编带
- 商品毛重
- 0.63克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@0.5mA,10mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 6us | |
| 工作温度 | -55℃~+115℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品概述
4N2X、4N3X 系列器件均由一个红外发光二极管与一个光电晶体管光耦合组成。它们采用 6 引脚 DIP 封装，有宽引脚间距和 SMD 可选封装。
商品特性
- 4N2X 系列：4N25、4N26、4N27、4N28；4N3X 系列：4N35、4N36、4N37、4N38
- 输入输出间具有高隔离电压（Viso = 5000 V rms）
- 爬电距离 > 7.62 mm
- 工作温度最高可达 +115℃
- 紧凑的双列直插式封装
- 安全认证：UL 认证（编号 E323844）、VDE 认证（编号 40029733）、CQC 认证（编号 CQC19001231480）
- 符合 RoHS、REACH 标准
- 湿度敏感度等级为 Ⅰ 级
应用领域
- 电源稳压器
- 数字逻辑输入
- 微处理器输入
