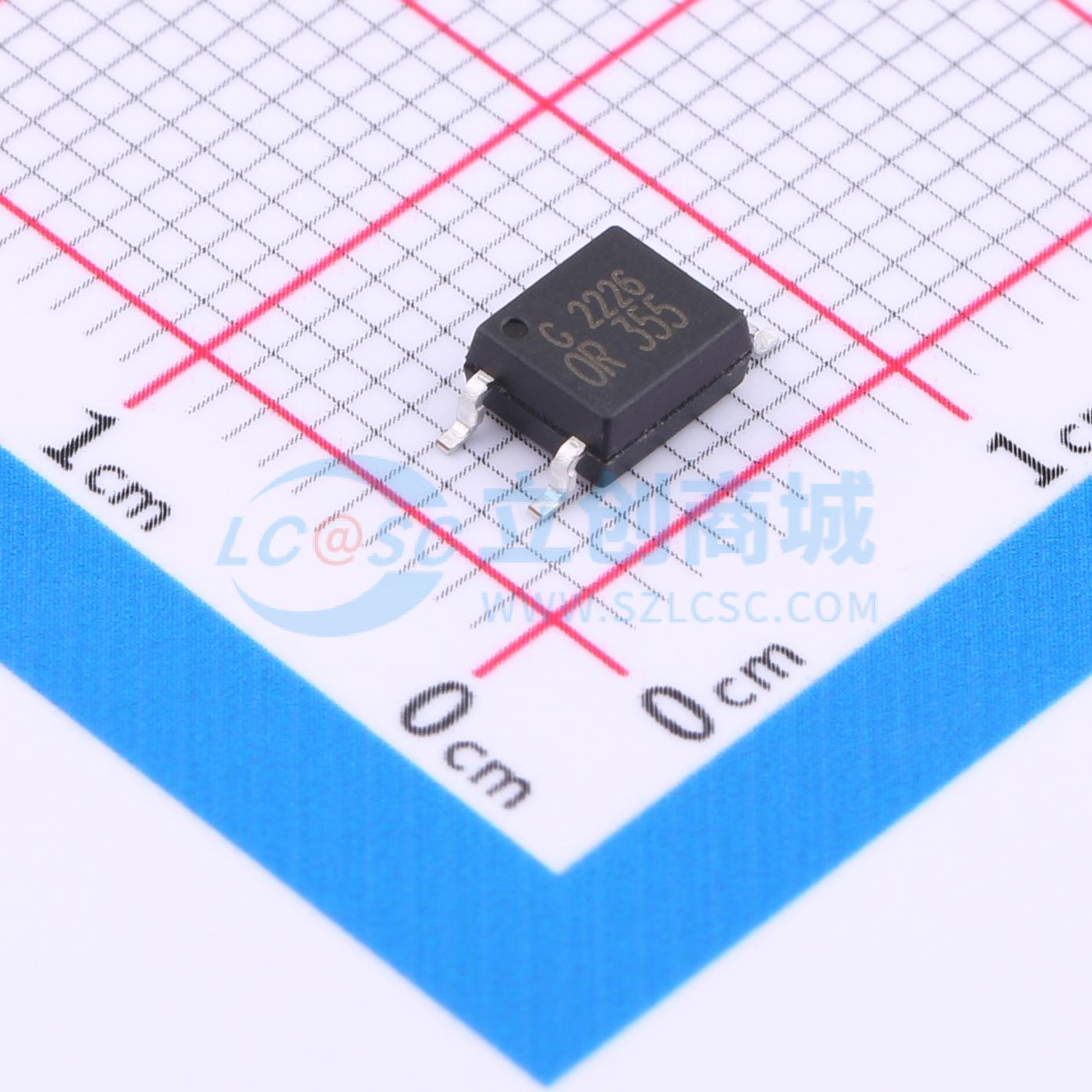

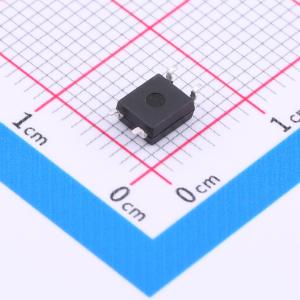

温馨提醒：图片仅供参考，商品以实物为准
OR-355-TP-G
消费级 OR-355-TP-G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-355-TP-G
- 商品编号
- C2692130
- 商品封装
- SOP-4-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 90mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 集射极饱和电压(VCE(sat)) | 1V@1mA,2mA | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 600% | |
| 电流传输比(CTR)最大值/饱和值 | 7500% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
OR-355系列器件包含一个红外发光二极管，与一个光电达林顿探测器进行光耦合。它们采用4引脚SOP封装。OR-355的引脚间距为2.54mm。
商品特性
- 电流传输比（CTR：在IF = 1mA、VCE = 2V、Ta = 25℃时，最小值为600%）
- 高输入 - 输出隔离电压（VIS0 = 3750Vrms）
- 高集电极 - 发射极电压（ΔVCEO = 80V）
- 工作温度范围：-55℃至110℃
- SOP - 4封装
- 安全认证：UL认证（编号E323844）、VDE认证（编号40029733）、CQC认证（编号CQC19001231254）
- 符合RoHS、REACH标准
- 湿度敏感度等级1级
应用领域
- 需要高密度安装的混合基板
- 可编程控制器
- 系统设备、测量仪器
