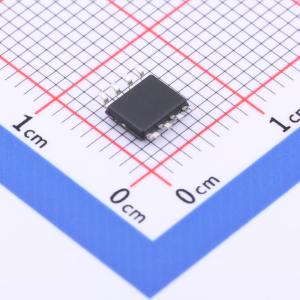

温馨提醒：图片仅供参考，商品以实物为准
KP201CSGA
集成TurboOLP、外置OTP的离线式电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP201C 是一款针对离线式反激电源设计的高性能PWM 控制器。芯片采用电流模式控制，可支持断续模式和连续模式工作。芯片支持过功率输出，过功率时间可通过外置电容设置。
- 商品型号
- KP201CSGA
- 商品编号
- C2692161
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 10V~28V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+85℃ | |
| 工作模式 | CCM；DCM | |
| 反馈方式 | 副边反馈 |
商品概述
KP201C 是一款针对离线式反激电源设计的高性能PWM 控制器。芯片采用电流模式控制，可支持断续模式和连续模式工作。芯片支持过功率输出，过功率时间可通过外置电容设置。过载时， 系统工作频率与 CS 关断阈值会根据反馈电压 FB 信号升高，开关频率最高可以达到 130KHz。适用于电机驱动电源等短时间出现超额定负载的应用场合。 KP201C 内部具有高精度 65KHz 开关频率振荡器，且集成有抖频功能， 可优化 EMI 性能。过载发生时， 芯片工作频率最大支持到 130KHz。芯片采用绿色节能模式和打嗝模式工作，可满足六级能效和待机功耗小于 75mW 的要求。 KP 201C 集成有完备的保护功能，包括： VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、CS OVP保护、逐周期电流限制 (Turbo 阶段)、普通过载保护 (OLP)、Turbo 过载保护 (Turbo OLP)，内部过热保护、外部可调节式过热保护 (OTP)、软启动、LEB、VDD 箝位和 CS 管脚开路保护等。 封装类型 SOP - 8
应用领域
- 工业电源
- 电机驱动电源
