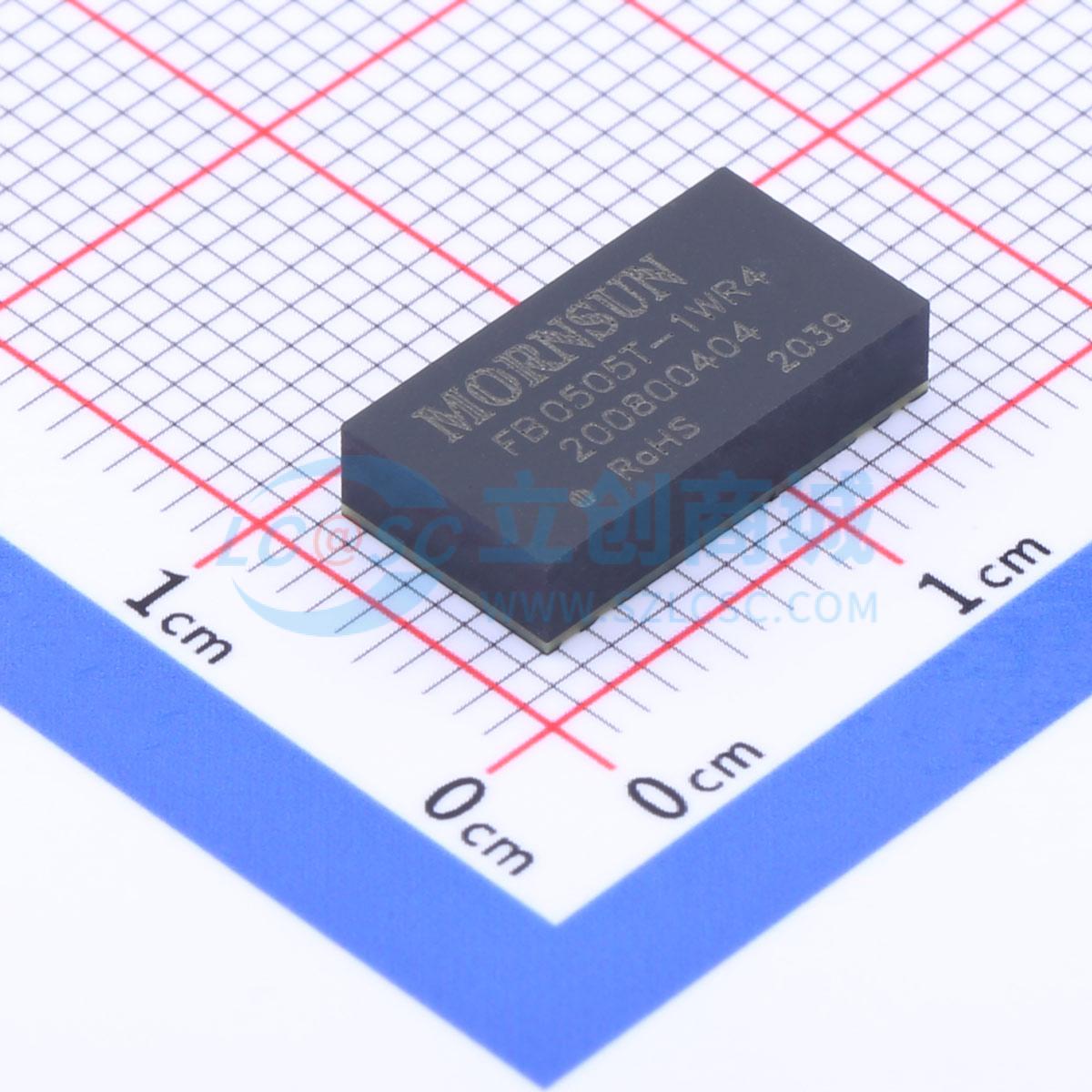

温馨提醒：图片仅供参考，商品以实物为准
FB0505T-1WR4
MSL=3，上机前请烘烤 1W DC/DC 隔离非稳压单路输出电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FB05xxT-1WR4系列是一款1W定电压输入、隔离非稳压单路输出的DC/DC模块电源。该产品具有超小体积和超薄DFN封装，隔离电容低至8pF，隔离电压高达3000VAC/4200VDC，工作温度范围为-40℃至+125℃，效率高达87%，并提供可持续短路保护。适用于数字电路、一般低频模拟电路、继电器驱动电路、数据交换电路等。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- FB0505T-1WR4
- 商品编号
- C2692187
- 商品封装
- SMD-7P,13.2x7mm
- 包装方式
- 编带
- 商品毛重
- 2.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 5.5V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 4.2kV | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 13.2mm | |
| 宽度 | 7mm | |
| 高度 | 3.1mm |
商品特性
- 超小体积、超薄DFN封装(13.20 x 7.00 x 3.10mm)
- 隔离电容低至8pF
- 隔离电压3000VAC/4200VDC
- 工作温度范围: -40°C to +125°C
- 效率高达87%
- 可持续短路保护
- 满足汽车EMC标准
- 满足IEC62368, UL62368, EN62368认证标准
- 满足AEC - Q100汽车标准（测试中）
应用领域
- 数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
- 汽车控制与驱动系统（车用通讯系统、电机控制器、发动机控制系统、点火系统、电机电压监测、电子油门踏板、汽车轮胎压力检测系统、车门与尾灯控制器、空调控制、电池管理系统（BMS））
