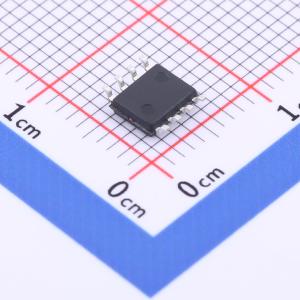

温馨提醒：图片仅供参考，商品以实物为准
SP3485CN-L/TR
SP3485 +3.3V低功耗半双工RS-485收发器，数据速率10Mbps
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SP3485是一款+3.3V低功耗半双工收发器，符合RS-485和RS-422串行协议。该设备与Exar SP481、SP483和SP485设备以及流行的行业标准引脚兼容。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- SP3485CN-L/TR
- 商品编号
- C2692302
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.336克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | - | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 2mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断；过流保护 |
商品概述
SP3485是一款+3.3V低功耗半双工收发器，符合RS-485和RS-422串行协议规范。该器件与SP481、SP483和SP485器件引脚兼容，并与通用行业标准兼容。SP3485采用BiCMOS工艺，可在不牺牲性能的情况下实现低功耗操作。SP3485在负载下可满足RS-485和RS-422串行协议的电气规范，数据速率可达10Mbps。
商品特性
- RS-485和RS-422收发器
- 单+3.3V电源供电
- 可与+5.0V逻辑互操作
- 驱动器/接收器使能
- 共模输入电压范围-7V至+12V
- 串行总线可连接最多32个收发器
- 与75176行业标准引脚兼容
- 驱动器输出短路保护
- 数据速率10Mbps
应用领域
- RS-485和RS-422串行协议通信
- 串行总线通信，总线上可连接最多32个收发器
