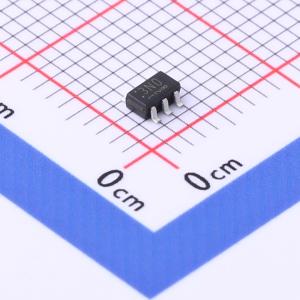

温馨提醒：图片仅供参考，商品以实物为准

TCR2EF30,LM(CT

低压差稳压器

描述: CMOS单输出电压调节器，带有开/关控制输入，具有低压降、低输出噪声电压和快速负载瞬态响应。这些稳压器的固定输出电压范围为1.0 V至5.0 V，能够驱动高达200 mA的电流。它们具有过流保护和自动放电功能。该系列稳压器在2.5 V输出、I_OUT = 150 mA时具有180 mV的低压降，2.5 V输出时输出噪声电压低至35 μV_rms，在I_OUT = 1 mA至150 mA、C_OUT = 1.0 μF时负载瞬态响应仅为±60 mV。因此，该系列适用于模拟和射频等敏感电源应用。
品牌名称: TOSHIBA(东芝)
商品型号: TCR2EF30,LM(CT
商品编号: C2692312
商品封装: SOT-25-5
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

TCR2EF和TCR2EE系列是带有开/关控制输入的CMOS单输出电压调节器，具有低压差、低输出噪声电压和快速负载瞬态响应的特点。这些电压调节器提供1.0 V至5.0 V之间的固定输出电压，能够驱动高达200 mA的电流。它们具备过流保护和自动放电功能。 TCR2EF和TCR2EE系列的压差低至180 mV（输出2.5 V，输出电流lOUT = 150 mA），输出噪声电压低至35 μVrms（输出2.5 V），负载瞬态响应仅为ΔVour = ±60 mV（输出电流IOUT = 1 mA ⇔ 150 mA，输出电容COUT = 1.0 μF）。因此，TCR2EF和TCR2EE系列适用于模拟和射频应用等对电源敏感的场合。

商品特性

低压差：输出3.0 V，输出电流lOUT = 150 mA（SMV (SOT - 25)(SC - 74A)）时，压差VDO = 150 mV（典型值）；输出2.5 V，输出电流lOUT = 150 mA（ESV (SOT - 553)）时，压差VDO = 180 mV（典型值）；输出1.8 V，输出电流lOUT = 150 mA时，压差VDO = 230 mV（典型值）；输出1.2 V，输出电流lOUT = 150 mA时，压差VDO = 380 mV（典型值）；输出1.0 V，输出电流lOUT = 150 mA时，压差VDO = 510 mV（典型值）
低输出噪声电压（输出2.5 V，输出电流IOUT = 10 mA，10 Hz < f < 100 kHz时，噪声电压VNO = 35 μVrms（典型值））
快速负载瞬态响应（输出电流IOUT = 1 mA ⇔ 150 mA，输出电容COUT = 1.0 μF时，ΔVoUT = ±60 mV（典型值））
低静态偏置电流（输出电流IOUT = 0 mA时，偏置电流IB = 35 μA（典型值））
高纹波抑制比（输出2.5 V，输出电流lOUT = 10 mA，频率f = 1 kHz时，纹波抑制比为73 dB（典型值））
宽范围输出电压排列（输出电压VoUT = 1.0至5.0 V）
高输出电压精度 ±1.0%（1.8 V ≤ VOUT）
过流保护
自动放电控制端和地之间下拉连接
可使用陶瓷电容（输入电容CIN = 0.1 μF，输出电容COUT = 1.0 μF）
小封装ESV (SOT - 553)（1.6 mm × 1.6 mm × 0.55 mm）
通用封装SMV (SOT - 25)（2.8 mm × 2.9 mm × 1.1 mm）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3V
	输出电流	200mA
	电源纹波抑制比(PSRR)	73dB@(1kHz)
	压差	150mV@(150mA)

	属性	参数值
	静态电流(Iq)	35uA
	噪声	35uVrms
	特性	过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
