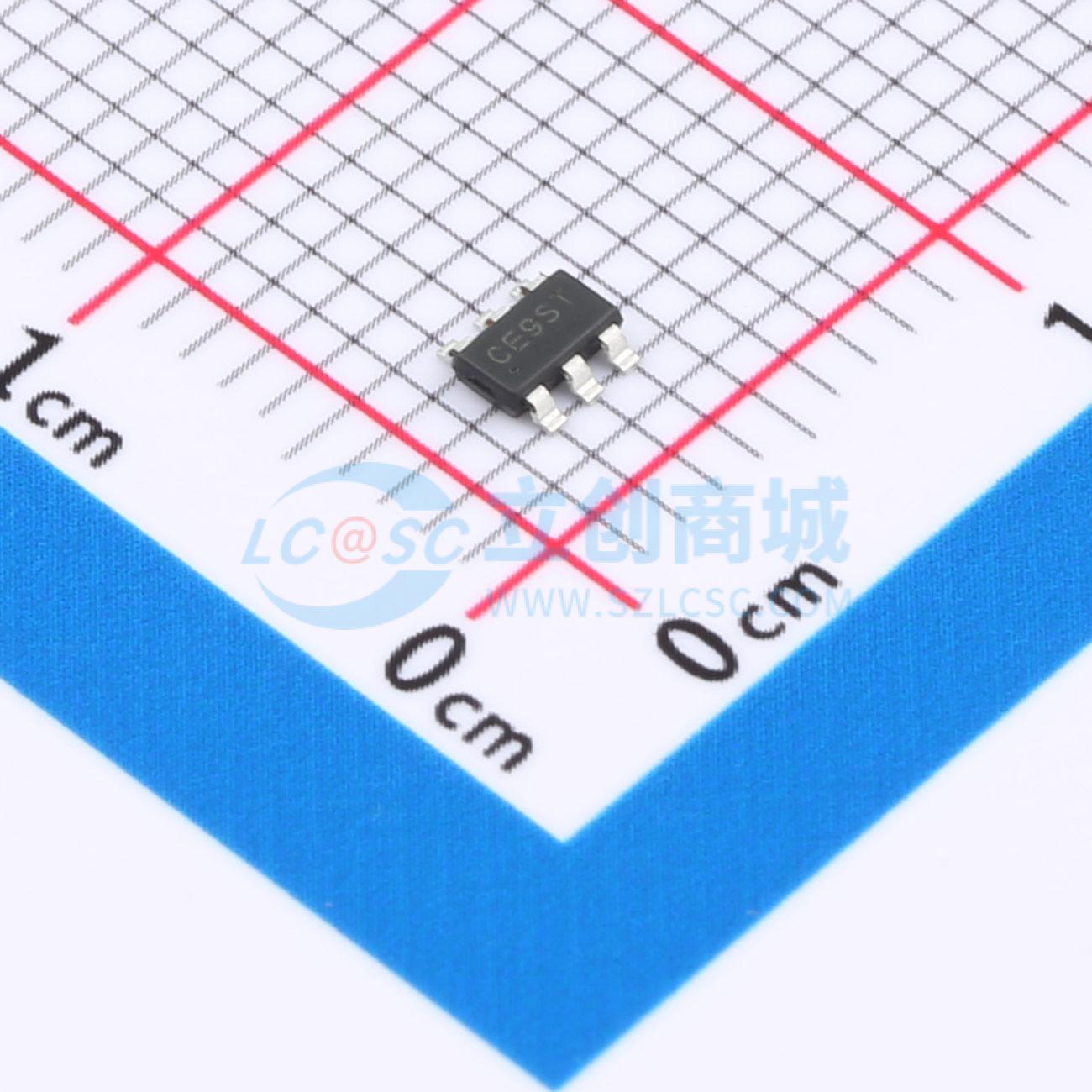

温馨提醒：图片仅供参考，商品以实物为准
SGM61230XTN6G/TR
4.5V至28V输入，3A输出同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM61230是一款宽输入电压范围（4.5V至28V）的同步降压转换器,最大输出电流为3A。该器件集成了66mΩ/36mΩ的功率MOSFET,具有低静态电流（25μA）和固定410kHz的开关频率。具备多种保护功能,包括峰值电流模式控制、输出过压保护和热关断。
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM61230XTN6G/TR
- 商品编号
- C2692352
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28V | |
| 输出电流 | 3A | |
| 开关频率 | 410kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SGM61230是一款同步降压转换器，输入电压范围宽，为4.5V至28V。该器件可在宽输入电压范围内向输出端提供高达3A的电流。它是一款易于使用的器件，功率开关和峰值电流模式控制补偿均集成在一个小型6引脚封装中。还包含一个典型的5ms软启动斜坡，以最大限度地减少浪涌电流。 该器件采用逐周期峰值电流限制、输出过压保护和自动恢复热关断功能。两个开关均实现了电流限制，并具有折返特性，可在检测到输出短路时防止过热（和热关断）。过流、输出短路、过热或过压故障后自动恢复，可使系统保持运行而无需关断。 该转换器具有固定的410kHz开关频率，可最大限度地减少EMI噪声问题。不过，在PSM（脉冲跳跃模式）期间，实际频率会下降，以在轻载时实现最高效率。在某些故障情况下，频率也会下降。 SGM61230采用绿色TSOT - 23 - 6封装。
商品特性
- 4.5V至28V宽输入电压范围
- 3A连续输出电流
- 集成66mΩ/36mΩ功率MOSFET
- 低静态电流：25μA（典型值）
- 关断电流：2μA（典型值）
- 5ms内部软启动时间
- 固定410kHz开关频率
- 脉冲跳跃模式和PWM模式
- 峰值电流模式控制
- 内部环路补偿
- 两个MOSFET均具备过流保护
- 输出过压保护
- 可调输入欠压锁定
- 带自动恢复的热关断
- 采用绿色TSOT - 23 - 6封装
应用领域
- 12V分布式电源总线
- 工业和消费类应用
- 白色家电
- 音频设备
- 机顶盒
- 数字电视打印机
