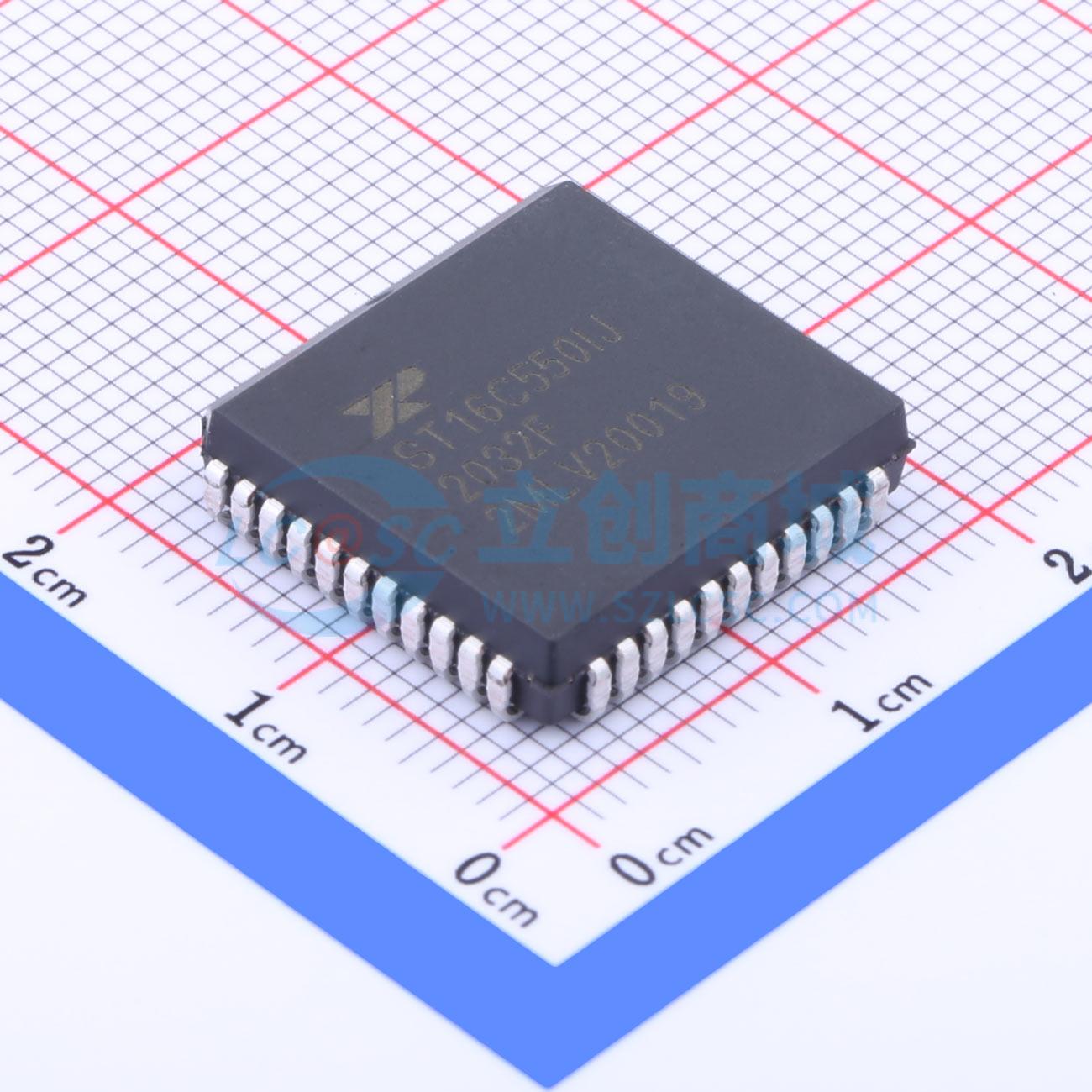

ST16C550IJ44-F

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MaxLinear(迈凌)
商品型号: ST16C550IJ44-F
商品编号: C2692304
商品封装: PLCC-44(16.6x16.6)
包装方式: 管装
商品毛重: 3.963克(g)

商品参数

商品概述

ST16C550（550）是一款通用异步收发器，具备16字节的发送和接收FIFO。其工作电压范围为2.97至5.5伏。可编程波特率发生器可选择50 bps至1.5 Mbps的发送和接收时钟速率。 ST16C550是NS16C550 UART的改进版本，具有更高的运行速度和更短的访问时间。ST16C550板载状态寄存器可提供错误状况、正在执行的传输操作类型和状态。它具备完整的调制解调器控制能力，以及一个可通过软件根据用户需求定制的处理器中断系统。ST16C550还提供用于板载诊断测试的内部回环功能。 ST16C550有40引脚PDIP、44引脚PLCC和48引脚TQFP封装可供选择。它采用先进的CMOS工艺制造，以满足低功耗和高速的要求。 ST16C550为发送和接收部分提供串行异步接收数据同步、并行到串行和串行到并行的数据转换功能。这些功能对于将串行数据流转换为数字数据系统所需的并行数据是必不可少的。串行数据流的同步是通过在发送数据中添加起始位和停止位以形成数据字符（面向字符的协议）来实现的。通过为数据字符附加奇偶校验位来确保数据完整性。接收器会检查奇偶校验位以检测任何传输位错误。实现所有这些功能的电子电路相当复杂，尤其是在单个集成硅芯片上制造时。ST16C550就是这样一款具有强大功能的集成芯片。它采用先进的CMOS工艺制造。 ST16C550是一种升级版解决方案，提供16字节的发送和接收FIFO内存，而16C450仅提供1字节。ST16C550设计用于与高速调制解调器和共享网络环境配合使用，这些环境需要快速的数据处理时间。更大的发送和接收FIFO使ST16C550的性能得到提升。这使得外部处理器能够在给定时间内处理更多的网络任务。FIFO触发提供4个可选级别，以实现最大的数据吞吐量性能，特别是在多通道环境中运行时。上述特性的结合大大降低了外部控制CPU的带宽要求，提高了性能，并降低了功耗。 ST16C550在使用24 MHz晶体或外部时钟输入时，能够以1.5 Mbps的速率运行。使用14.7464 MHz的晶体并通过软件选项，用户可以选择高达460.8 Kbps或921.6 Kbps的数据速率。

商品特性

引脚和功能与行业标准16C550兼容
工作电压范围为2.97至5.5伏
5V供电时可使用24 MHz时钟
3.3V供电时可使用16 MHz时钟
16字节发送FIFO
带错误标志的16字节接收FIFO
全双工操作
发送和接收控制
四个可选的接收FIFO中断触发级别
标准调制解调器接口
与ST16C450兼容
低工作电流（典型值为1.2 mA）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(27个/管，最小起订量 1 个)

个

起订量：1 个27个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	总线转UART
	串口通道数	1
	FIFO容量	16Byte

	属性	参数值
	工作电压	2.97V~5.5V
	特性	带假起始位检测；定时器/计数器；带调制解调器控制
