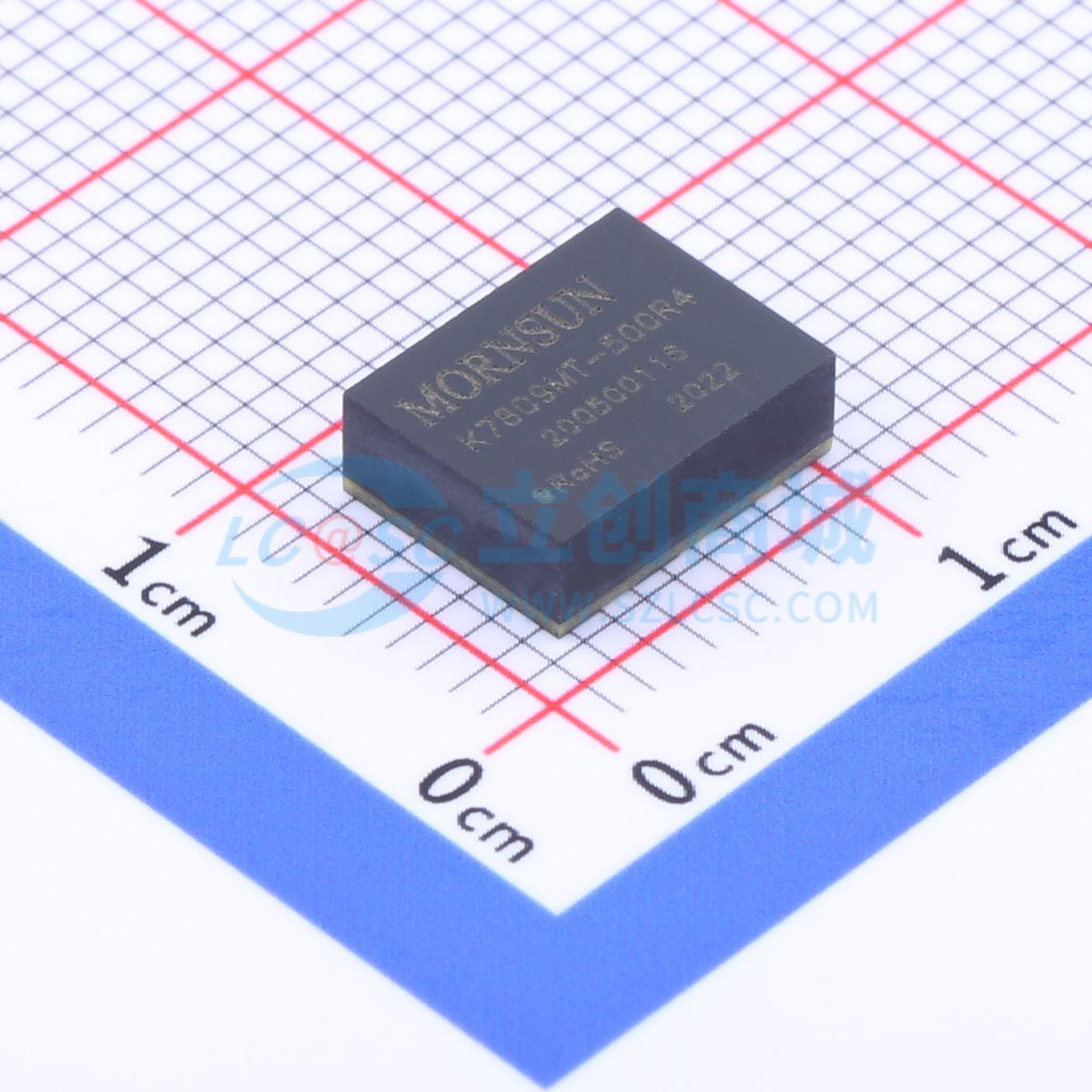

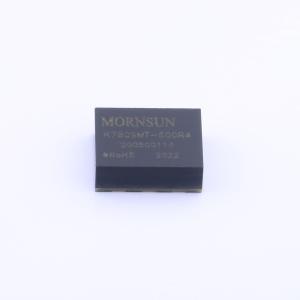

K7809MT-500R4
MSL=3，上机前请烘烤 DC/DC模块电源，宽电压输入，非隔离稳压单路输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- K78_MT-500R4 系列是高效率的开关稳压器。它具有效率高，空载功耗低，短路保护功能等特性，同时在使用中无需外加散热片。产品可广泛应用于工控、电力、仪表等多个行业。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- K7809MT-500R4
- 商品编号
- C2692196
- 商品封装
- SMD-6P,9x7mm
- 包装方式
- 编带
- 商品毛重
- 2.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 工作电压(Vin) | 12V~36V；8V~27V | |
| 输出电压精度 | ±3% | |
| 输出电压(Vout) | -9V；9V | |
| 输出电流(最大值) | -200mA；500mA | |
| 转换效率 | 92% | |
| 最大容性负载 | 680uF；470uF | |
| 静态电流(Iq) | 100uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 2MHz | |
| 纹波噪声 | 20mVp-p | |
| 特性 | 短路保护 | |
| 长度 | 9mm | |
| 宽度 | 7mm | |
| 高度 | 3.1mm | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 超小体积、超薄DFN封装(9.00×7.00×3.10mm)
- 工作温度范围：-40°C to +105°C
- 效率高达92%
- 空载输入电流低至0.1mA
- 输出短路保护
- 满足AEC - Q100汽车标准（测试中）
- 通过EN62368认证
应用领域
- 工控
- 电力
- 仪表
