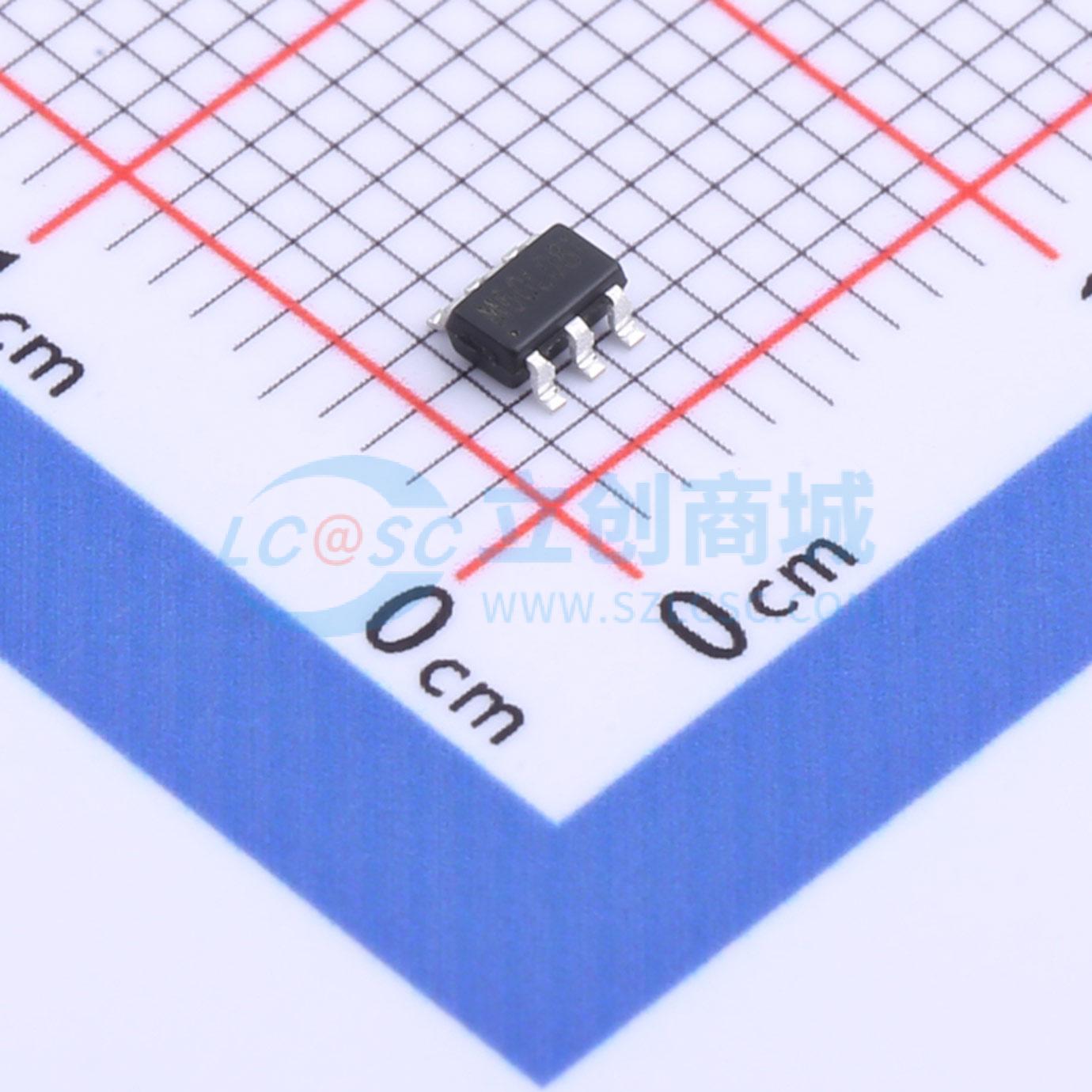

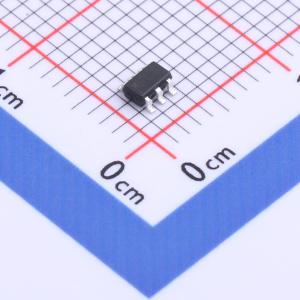

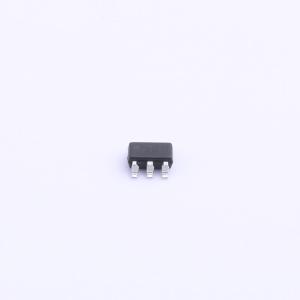

KP4060LGA

高频率、多模式、高效率同步整流驱动控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KP4060LG 是一款高性能副边同步整流控制器，当配合外置 MOS 使用时，可以替代肖特基整流二极管以提高系统效率。 KP4060LG 支持 High Side 和 Low Side 配置，且内置有 VDD 高压供电模块，无需辅助绕组供电，降低了系统成本。 KP4060LG 具有快速关断功能，支持断续工作模式(DCM)、准谐振工作模式 (QR) 及连续工作模式(CCM)，支持有源钳位(ACF)反激拓扑。
品牌名称: Kiwi Instruments(必易微)
商品型号: KP4060LGA
商品编号: C2692179
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	工作模式	CCM；QR；DCM
	反馈方式	副边反馈

商品概述

KP4060LG 是一款高性能副边同步整流控制器，当配合外置 MOS 使用时，可以替代肖特基整流二极管以提高系统效率。 KP4060LG 支持 High Side 和 Low Side 配置，且内置有 VDD 高压供电模块，无需辅助绕组供电，降低了系统成本。 KP4060LG 具有快速关断功能，支持断续工作模式(DCM)、准谐振工作模式 (QR) 及连续工作模式(CCM)，支持有源钳位(ACF)反激拓扑。 KP4060LG 内部集成智能开通检测功能，可以有效防止断续工作模式 (DCM) 中由于 Vds 振荡引起的 SR 误开通。

商品特性

支持 600kHz 工作频率
支持断续工作模式 (DCM)、准谐振工作模式(QR) 及连续工作模式 (CCM) 和有源钳位(ACF) 反激拓扑
集成 180V 高耐压检测电路和高压供电电路，无需 VDD 辅助绕组供电
内置智能双路 VDD 供电模块，支持输出低至 0V 同步整流可靠工作
支持宽范围输出电压应用，特别适用于支持 QC、PD 等协议的快充领域
支持 High Side 和 Low Side 配置 -30ns 开通和关断延时
智能开通检测功能防止误开通
智能过零检测功能
启动前 Gate 智能钳位
封装类型 SOT23-6

应用领域

USB PD 快充适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	600kHz
	拓扑结构	反激式
