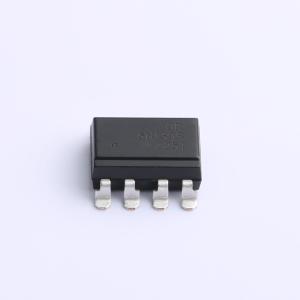

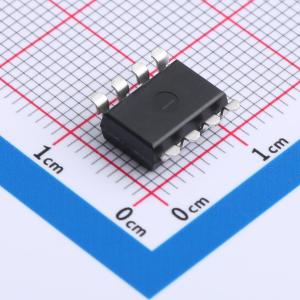

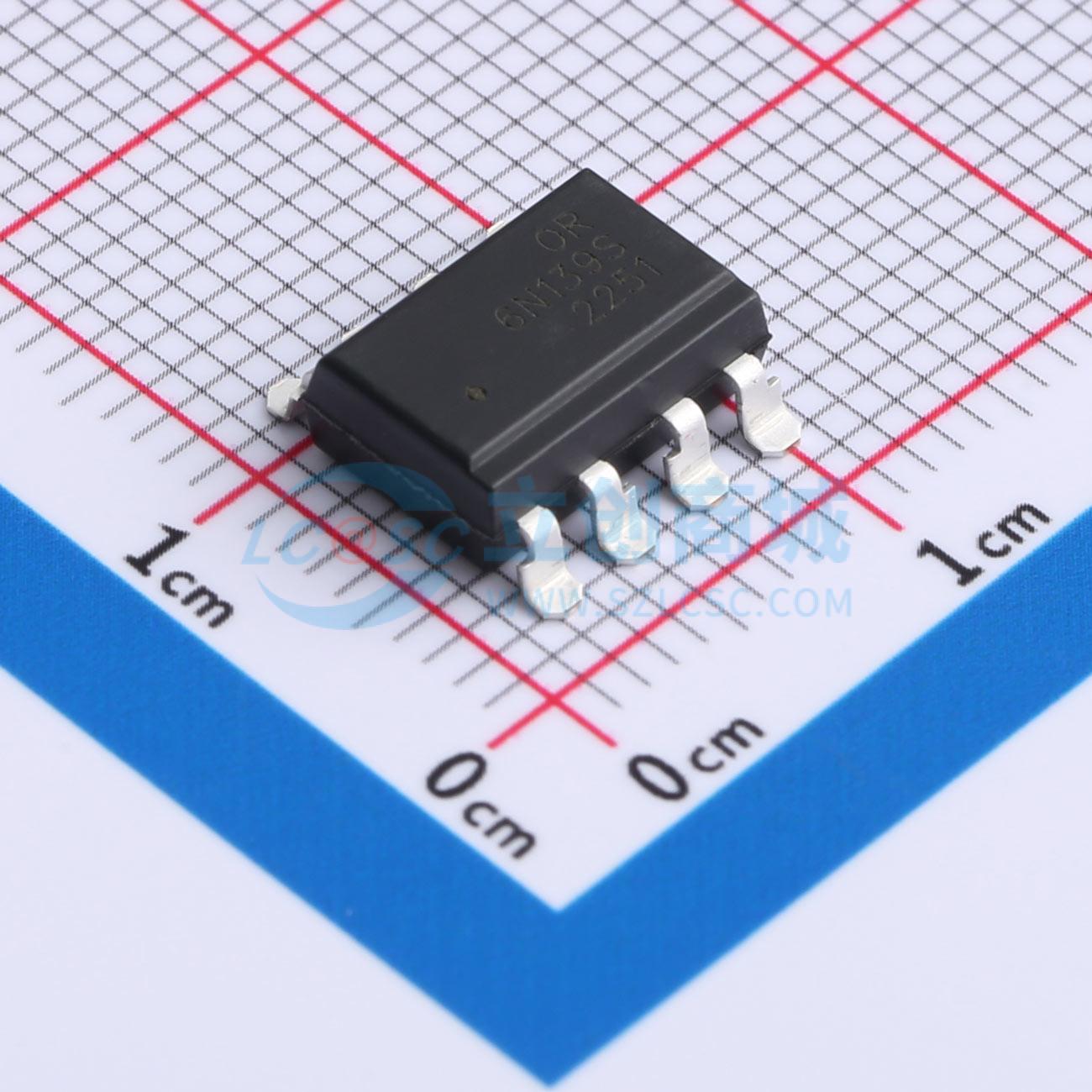

OR-6N139S-TA1
DC输入 隔离电压(rms):5000V
SMT扩展库PCB免费打样
- 描述
- 消费级
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-6N139S-TA1
- 商品编号
- C2692144
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.87克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 18V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | - | |
| 下降时间 | 18us | |
| 工作温度 | -40℃~+85℃ | |
| 电流传输比(CTR)最小值 | 400% | |
| 电流传输比(CTR)最大值/饱和值 | 2600% | |
| 总功耗(Pd) | 100mW | |
| 正向电流(If) | 20mA |
商品概述
6N138/6N139器件均由一个红外发光二极管和一个高增益分离式达林顿光电探测器光耦合组成。它们在输入和输出之间提供极高的电流传输比，并可通过基极端调节增益带宽。这些器件采用8引脚DIP封装，有宽引脚间距和SMD可选。
商品特性
- 高电流传输比 —— 典型值2000%
- 低输入电流要求 —— 0.5mA
- 高输出电流 —— 60mA
- 0~70℃ 保证CTR
- 瞬时共模抑制比10KV/μsec
- MSL 1级
应用领域
- 数字逻辑接地隔离
- 低输入电流线路接收器
- 电话振铃检测器
- EIA-RS-232C线路接收器
- 电流环接收器
- 高共模噪声线路接收器
