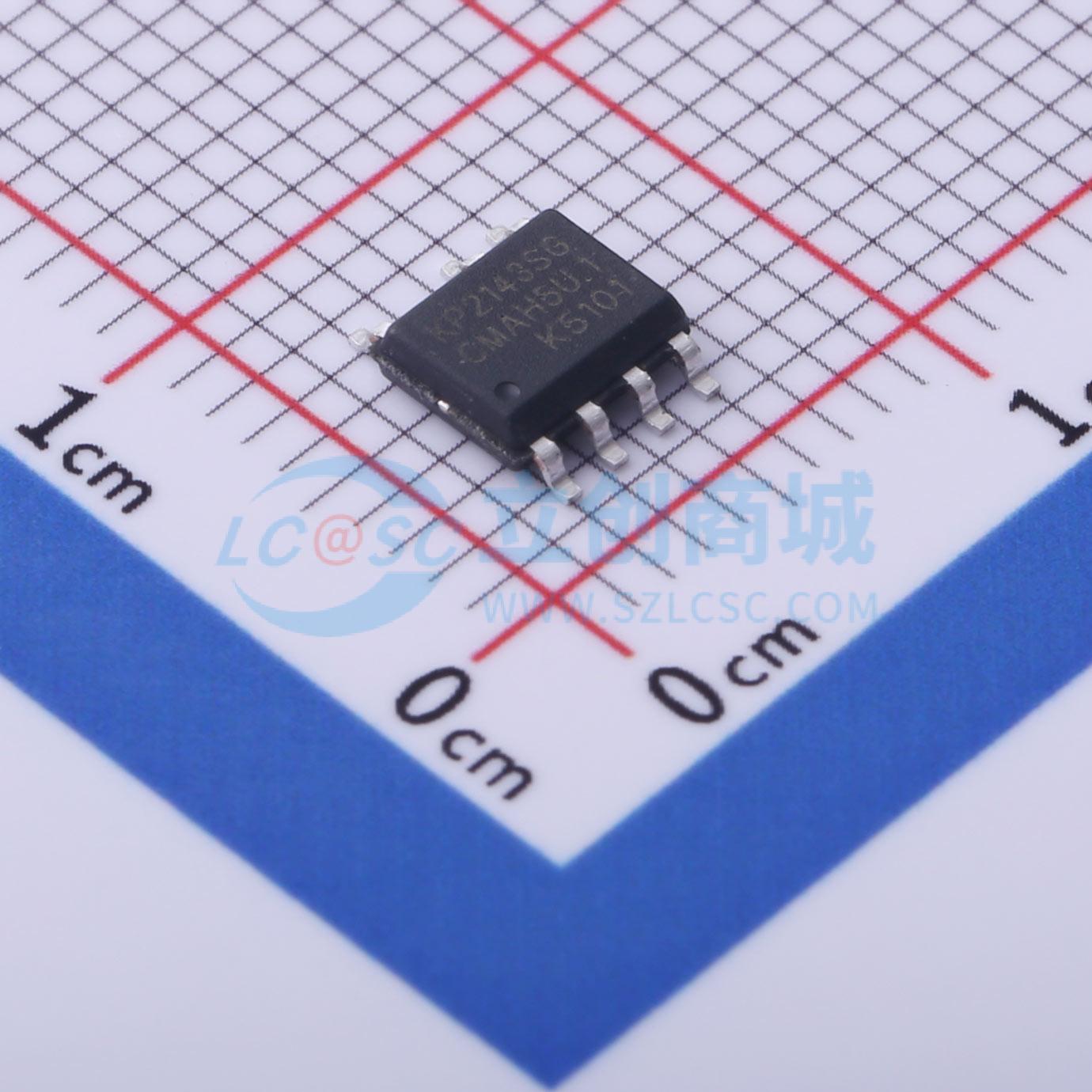

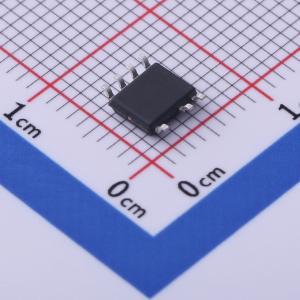

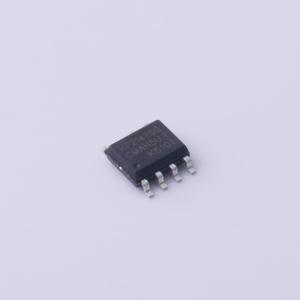

KP2143SGA

高效率准谐振式、恒流恒压原边控制功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KP214X 是一款高性能准谐振式、原边控制功率开关，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。在恒压输出模式中，KP214X 采用多模式工作方式，即调幅控制 (AM) 和调频控制 (FM) 相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片利用恒流环实现准谐振控制。
品牌名称: Kiwi Instruments(必易微)
商品型号: KP2143SGA
商品编号: C2692153
商品封装: SOP-7
包装方式: 编带
商品毛重: 1.515克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；恒流模式(CC)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+85℃
	工作模式	QR
	反馈方式	原边反馈

商品概述

KP214X 是一款高性能准谐振式、原边控制功率开关，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用中。在恒压输出模式中，KP214X 采用多模式工作方式，即调幅控制 (AM) 和调频控制 (FM) 相结合，提高了系统的效率和可靠性。在恒流输出模式中，芯片利用恒流环实现准谐振控制。采用 KP214X 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。 KP214X 集成有多种保护功能：VDD 欠压保护(UVLO)、VDD 过压保护 (OVP)、逐周期限流保护(OCP)、短路保护 (SLP)、FB 短路保护和 VDD 箝位等。

商品特性

集成线电压和负载电压的恒流补偿
集成完善的保护功能：
- 逐周期限流保护 (OCP)
- 前沿消隐 (LEB)
- 管脚悬空保护
- VDD 过欠压保护和箝位保护
封装形式 SOP-7/DIP-7

应用领域

手机充电器交流适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	11V~27V
	开关频率	120kHz
	晶体管耐压	650V
