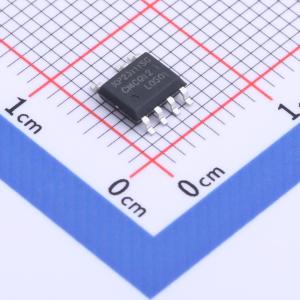

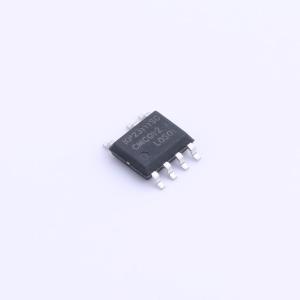

KP23111SGA

KP2311XSG 是一款高性能、低成本的原边控制功率开关，内置高压功率三极管，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用。 采用 KP2311XSG 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。 KP2311XSG 集成有多种保护功能：如 VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、逐周期限流保护(OCP)、短路保护 (FB SLP)、输出过压保护(FB OVP)、过热保护 (OTP) 和 VDD 箝位等。 KP2311XSG 还集成有电源系统单点失效保护，在 FB 上拉电阻开路、FB 下拉电阻开路、FB 下拉电阻短路、输出二极管或者 SR 开路、输出二极管或者 SR 短路、变压器绕组短路、RCS 开路等故障条件下均能实现保护。

• 集成 800V 高压功率三极管
• 谷底开通、原边控制、系统效率高
• 多模式原边控制方式
• 优异的动态响应
• 集成动态三极管驱动电路
• 优化的 EMI 性能
• 工作无异音
• 恒流、恒压调整率小于 ±5%
• 超低待机功耗 <50 mW
• 线损补偿功能
• 集成完备的保护功能：输出短路保护 (FB SLP)、输出过压保护功能 (FB OVP)、逐周期限流保护 (OCP)、过热保护 (OTP)、VDD 过压、欠压和箝位保护
• 封装类型 SOP - 7

• 手机充电器
• AC/DC 电源适配器
