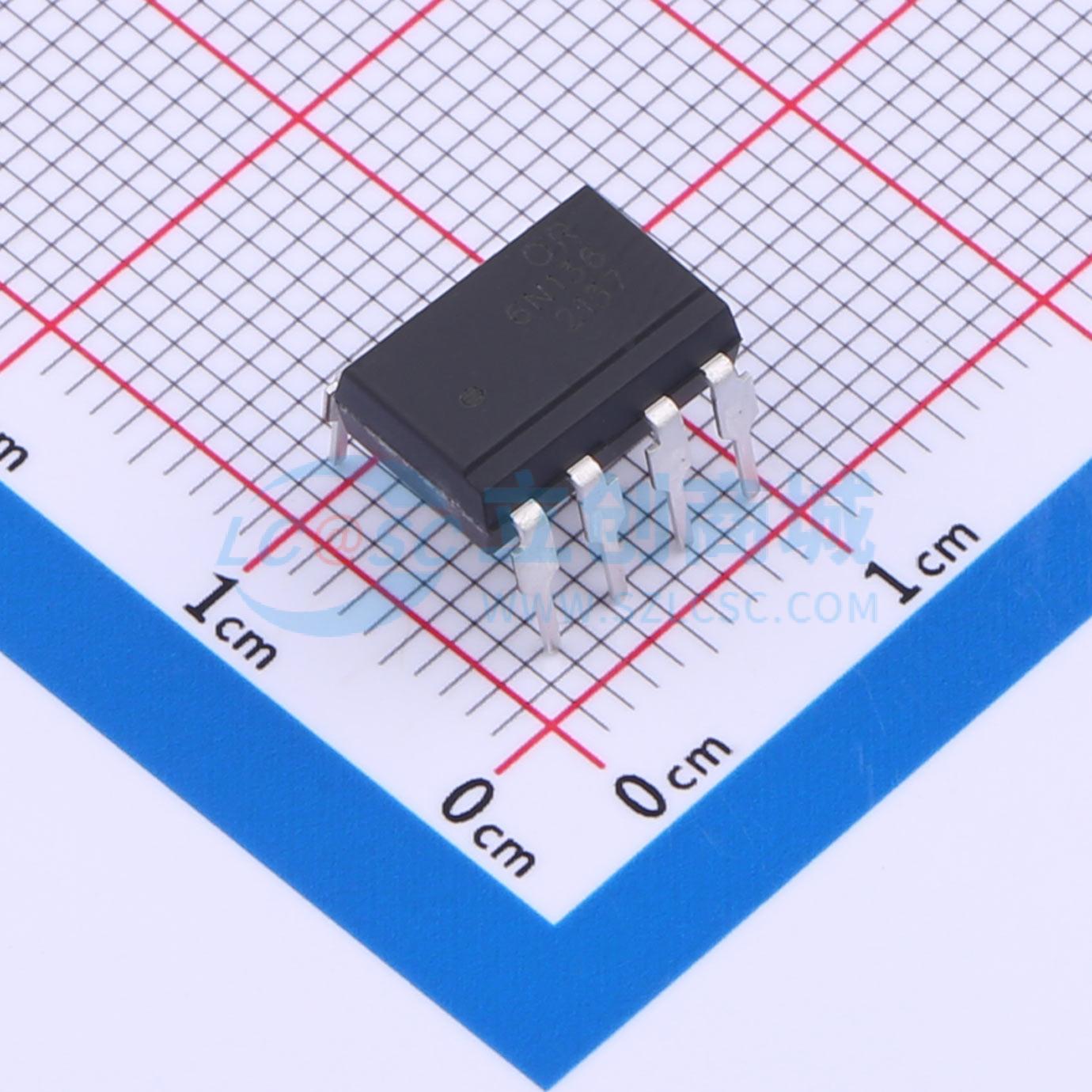

温馨提醒：图片仅供参考，商品以实物为准

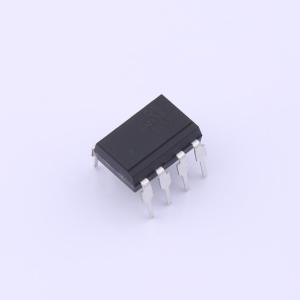

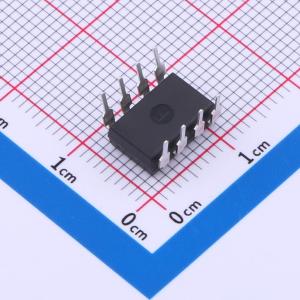

OR-6N136
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 消费级
- 品牌名称
- Orient(奥伦德)
- 商品型号
- OR-6N136
- 商品编号
- C2692128
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 8mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 20V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | 7% | |
| 电流传输比(CTR)最大值/饱和值 | 50% | |
| 总功耗(Pd) | - | |
| 正向电流(If) | 25mA |
商品概述
OR-6N135/6N136由高效的铝镓砷（AlGaAs）发光二极管和高速光探测器组成。该设计在光电耦合器的输入和输出端提供了良好的交流和直流隔离。与光电二极管偏置相关的连接可通过降低基极 - 集电极电容来提高传统光电晶体管耦合器的速度。内部屏蔽确保了在共模下具有高瞬态抗扰度，保证共模瞬态抗扰度达到1 kV/μs。
商品特性
- 高速 - 1MBd型号
- 适用于双列直插、引脚间距宽度、表面贴装
- 存储输出
- 安全认证：UL认证（编号E323844）、VDE认证（编号40029733）、CQC认证（编号CQC19001231254）
- 符合RoHS、REACH标准
- 湿度敏感度等级1级
应用领域
- 线路接收器隔离
- A/D、D/A转换的数字信号隔离
- 消除地环路噪声
- 开关电源
- 替代脉冲变压器
- 电机控制系统
- 微处理器系统、计算机及外围设备的接口
