温馨提醒：图片仅供参考，商品以实物为准

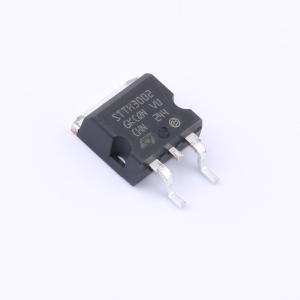

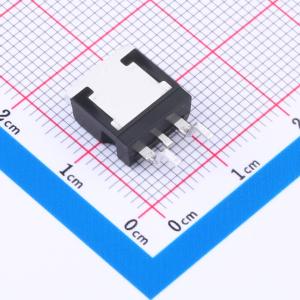

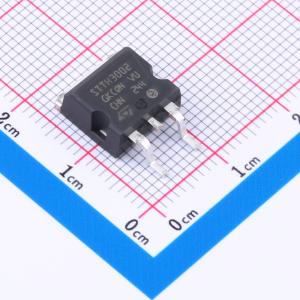

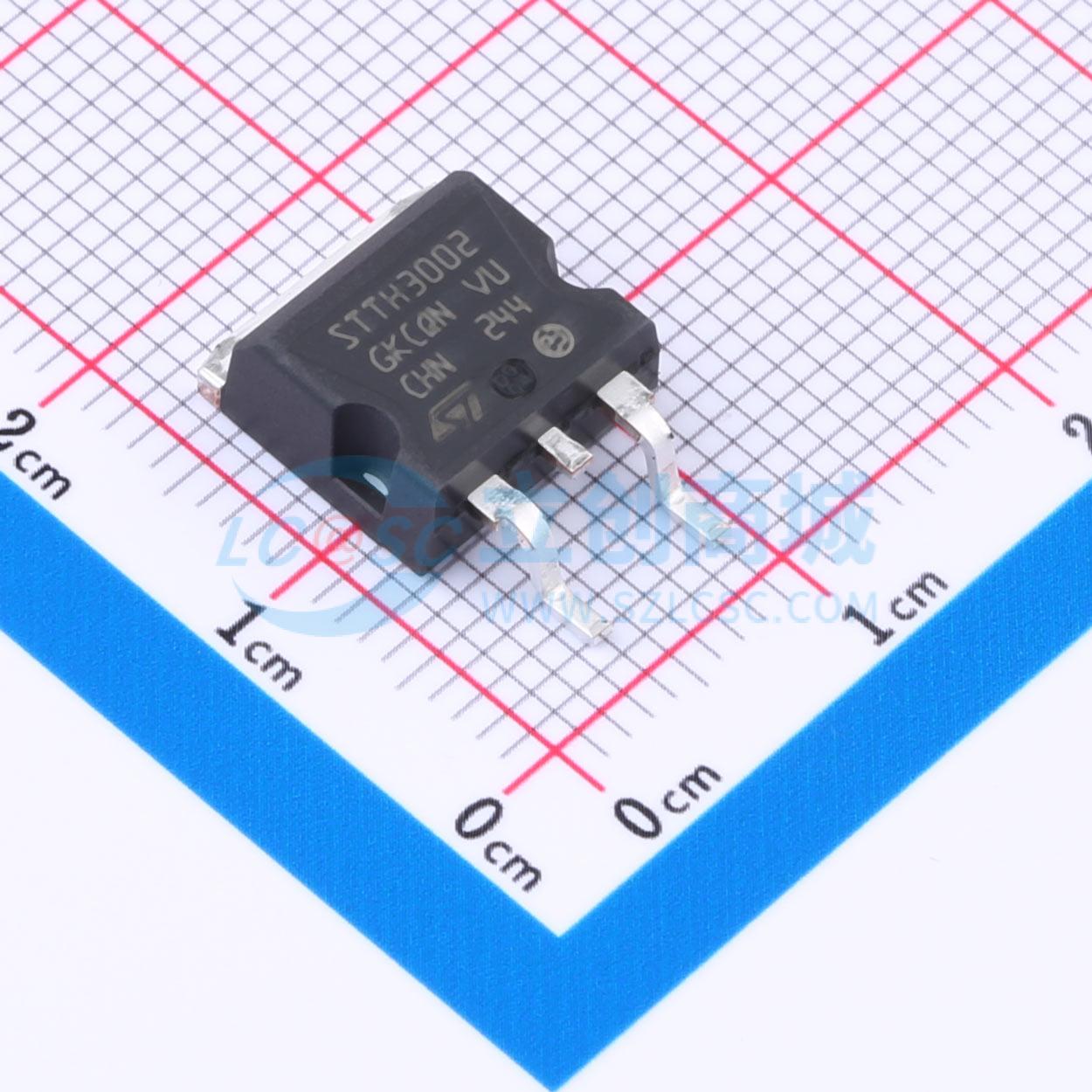

STTH3002G-TR
耐压:200V 电流:30A 反向恢复时间：50ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 200 V，30 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH3002G-TR
- 商品编号
- C2688536
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.05V@30A | |
| 直流反向耐压(Vr) | 200V | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA@200V | |
| 反向恢复时间(Trr) | 50ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 300A |
商品概述
STTH3002采用新型200V平面Pt掺杂技术，封装形式包括DO-247、DOP3I和D2PAK，对应型号为DO-247 STTH3002W、DOP3I STTH3002PI、D2PAK STTH3002G。该器件的环氧树脂符合UL94 V0标准，冷却方式为传导（C），推荐扭矩值为0.8 Nm，最大扭矩值为1.0 Nm。评估传导损耗可使用公式：P=0.67×IF(AV)+0.007IF²(RMS)。
商品特性
- 极低的传导损耗
- 可忽略的开关损耗
- 低正向和反向恢复时间
- 高结温
应用领域
- 开关模式基极驱动电路
- 晶体管电路
- 低压、高频逆变器
- 续流电路
- 极性保护电路
