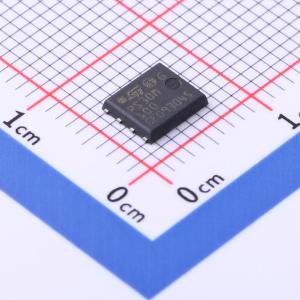

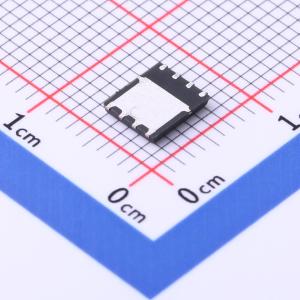

STPS30M100DJF-TR
电压:100V 电流:30A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100 V、30 A PowerFLAT低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS30M100DJF-TR
- 商品编号
- C2688545
- 商品封装
- Power-FLAT(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 960mV@30A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 100uA@100V | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品概述
STPS30M100DJF是一款功率肖特基整流器，针对开关模式电源和高频DC/DC转换器进行了优化。采用PowerFLAT™封装，该器件适用于需要在低负载和高负载下都具有良好效率的适配器。其低剖面设计特别适用于有空间节省限制的应用。评估传导损耗可使用以下公式：P = 0.65×I_F(AV) + 0.00267×I_F²(RMS)。
商品特性
- 极低的传导损耗
- 低正向压降
- 低热阻
- 高额定雪崩能力
- 高集成度
- 符合ECOPACK®2标准
应用领域
- 开关二极管
- 开关模式电源（SMPS）
- DC/DC转换器
- LED照明
- 台式电源
