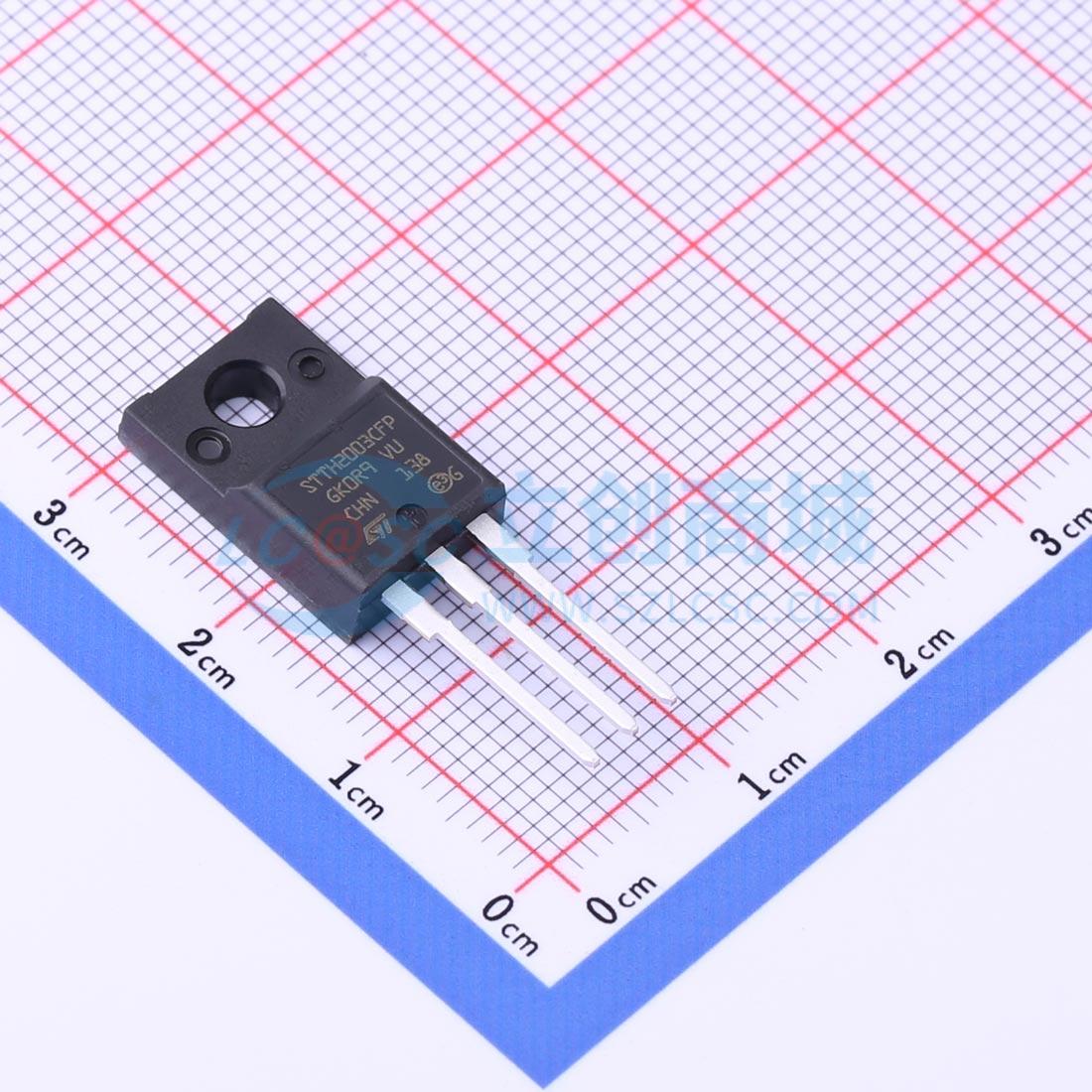

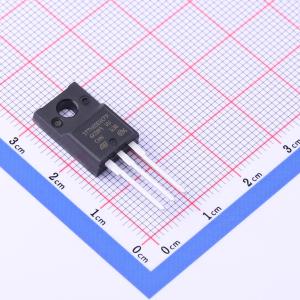

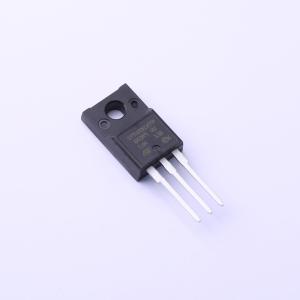

温馨提醒：图片仅供参考，商品以实物为准
STTH2003CFP
耐压:300V 电流:10A 反向恢复时间：25ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 300V，20 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH2003CFP
- 商品编号
- C2688537
- 商品封装
- TO-220FP-AB
- 包装方式
- 管装
- 商品毛重
- 2.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.25V@10A | |
| 直流反向耐压(Vr) | 300V | |
| 整流电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA@300V | |
| 反向恢复时间(Trr) | 25ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 110A |
商品概述
STTH2003是一款双中心抽头快速恢复外延二极管，适用于开关模式电源和高频DC/DC转换器。该器件采用TO-220AB、TO-220FPAB、I²PAK或D²PAK封装，特别适用于次级整流。
商品特性
- 结合了恢复和反向电压性能
- 超快、软且无噪声恢复
- 绝缘封装：TO-220FPAB
- 绝缘电压=2000 V RMS正弦
- D²PAK按需提供符合ECOPACK®2的组件
应用领域
- 次级整流
- 开关二极管
- 电信电源
- DC/DC转换器
