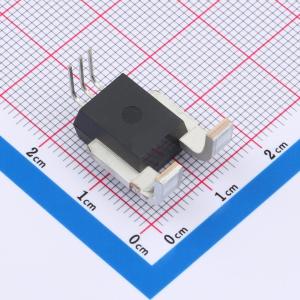

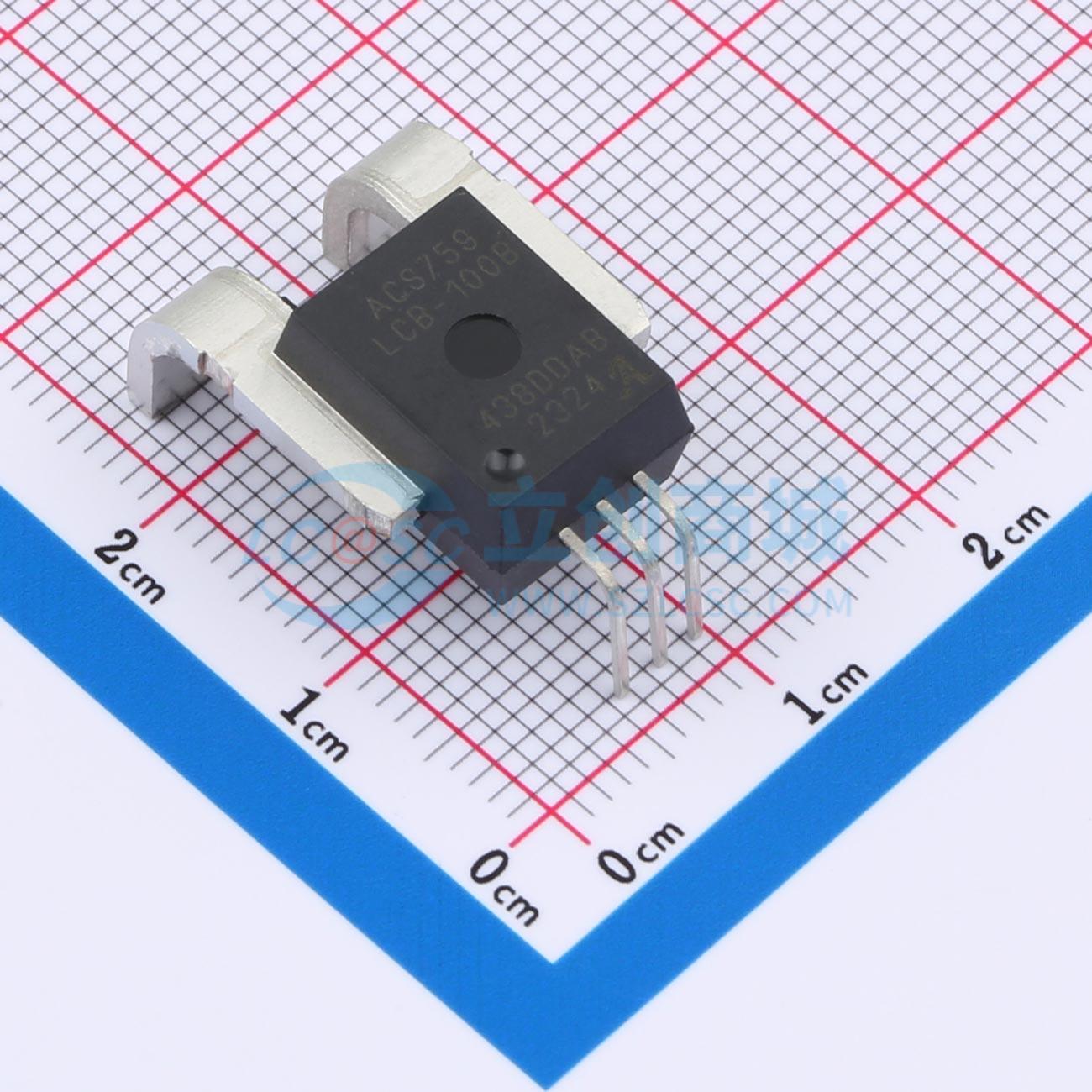

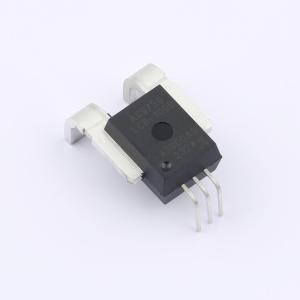

ACS759LCB-100B-PFF-T
热增强、全集成、基于霍尔效应的线性电流传感器IC，内置电流导体，性能优化
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS759LCB-100B-PFF-T
- 商品编号
- C2688281
- 商品封装
- CB-5
- 包装方式
- 管装
- 商品毛重
- 6.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 100A | |
| 工作电压 | 3V~3.6V | |
| 隔离电压(Vrms) | 700Vrms | |
| 灵敏度 | 13.2mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃ | |
| 带宽 | 120kHz | |
| 响应时间(tr) | 3us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 双向检测 |
商品概述
Allegro™ ACS759系列电流传感器IC为交流或直流电流检测提供了经济且精确的解决方案。典型应用包括电机控制、负载检测与管理、电源和直流 - 直流转换器控制、逆变器控制以及过流故障检测。该器件由一个精密、低失调的线性霍尔电路和位于芯片附近的铜传导路径组成。流经此铜传导路径的电流会产生磁场，霍尔IC将其转换为成比例的电压。通过使磁信号靠近霍尔传感器，优化了器件的精度。低失调、斩波稳定的BiCMOS霍尔IC可提供精确的成比例输出电压，该IC在工厂进行了精度编程。Allegro专有的集成屏蔽技术提供了对电流导体dV/dt和杂散电场的高抗扰性，可在高端高压应用中实现低输出电压纹波和低失调漂移。当电流（从端子4流向端子5）流经用于电流采样的初级铜传导路径时，器件输出具有正斜率（>VCC / 2）。该传导路径的内阻典型值为100μΩ，功耗低。铜导体的厚度使器件在高过流条件下仍能正常工作。传导路径的端子与信号引脚（引脚1至3）电气隔离，这使得ACS759系列传感器IC可用于需要电气隔离的应用，而无需使用光隔离器或其他昂贵的隔离技术。该器件在出厂前已完全校准。ACS759系列无铅，所有引脚均镀有100%雾锡，封装内无铅，厚规格引线框架由无氧铜制成。
商品特性
- 通过专有的放大器和滤波器设计技术实现行业领先的噪声性能
- 集成屏蔽大大减少了由于高dV/dt信号导致的从电流导体到芯片的电容耦合，并防止了高端高压应用中的失调漂移
- 通过温度范围内的增益和失调调整改善总输出误差
- 封装尺寸小，易于安装
- 单片霍尔IC，可靠性高
- 超低功耗：内部导体电阻为100μΩ
- 电流隔离允许在高压系统的经济型高端电流检测中使用
- 3.0至3.6V单电源供电
- 典型带宽为120kHz
- 对阶跃输入电流的输出上升时间为3μs
- 输出电压与交流或直流电流成比例
- 工厂校准以确保精度
- 输出失调电压极其稳定
- 磁滞几乎为零
应用领域
- 电机控制
- 负载检测与管理
- 电源和直流 - 直流转换器控制
- 逆变器控制
- 过流故障检测
