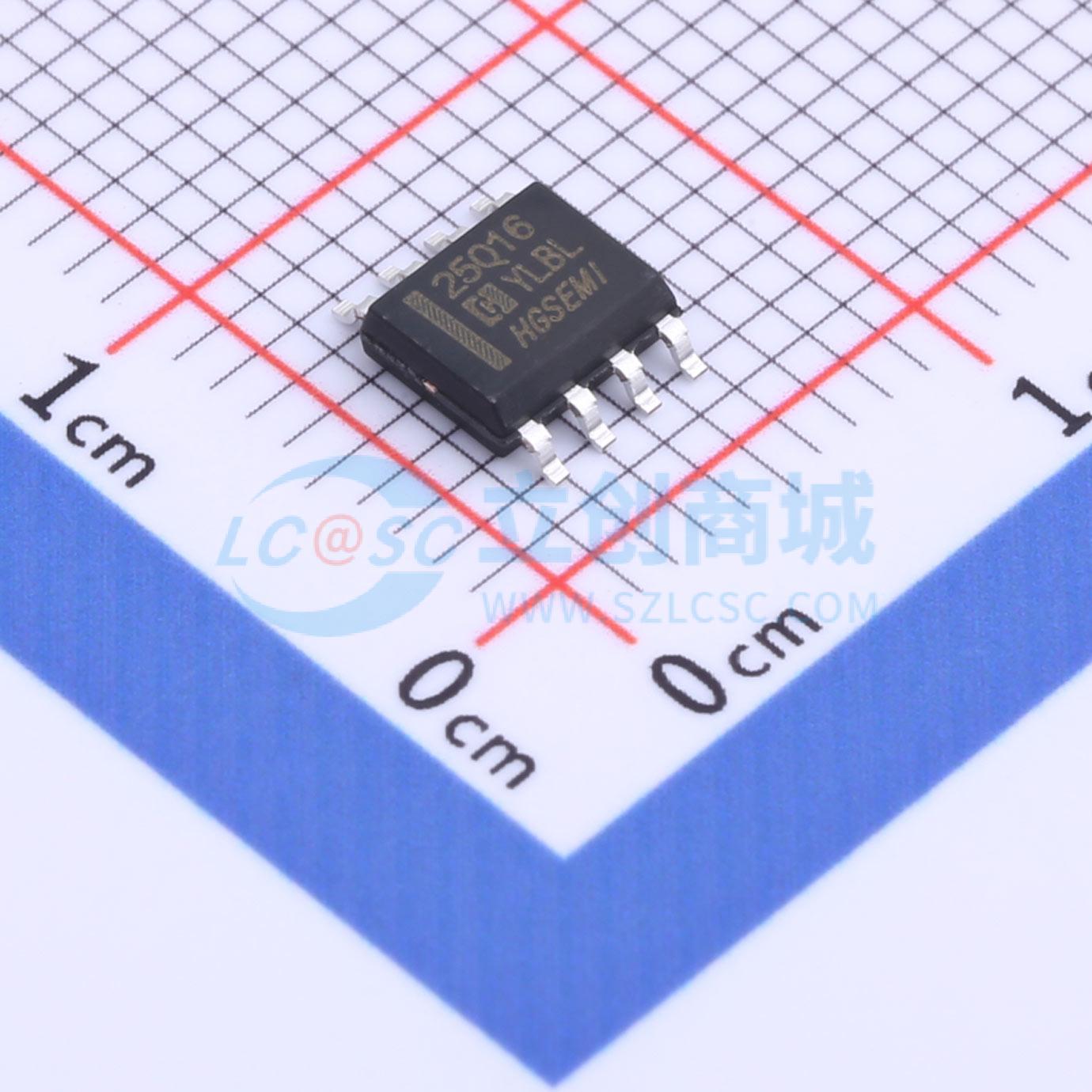

温馨提醒：图片仅供参考，商品以实物为准

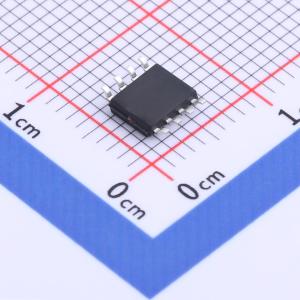

HG25Q16M/TR

16Mbit SPI NOR闪存

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HG25Q16是一款16M位串行外设接口（SPI）闪存，支持双/四SPI：串行时钟、片选、串行数据I/O0（SI）、I/O1（SO）、I/O2（/WP）和I/O3（/HOLD）。双I/O数据传输速度为216Mbit/s，四I/O和四输出数据传输速度为432Mbit/s。该器件采用单一低压电源供电，电压范围为2.7V至3.6V
品牌名称: HGSEMI(华冠)
商品型号: HG25Q16M/TR
商品编号: C2688463
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.236克(g)

商品参数

商品概述

HG25Q16 是非易失性闪存设备，支持标准串行外设接口（SPI）。它既支持传统的 SPI 单比特串行输入输出（单 I/O 或 SIO），也支持可选的两比特（双 I/O 或 DIO）和四比特（四 I/O）串行协议。这种多宽度接口被称为 SPI 多 I/O 或 MIO。 SPI 协议仅使用 4 至 6 个信号：

片选（CS#）
串行时钟（CLK）
串行数据
- IO0（DI）
- IO1（DO）
- IO2（WP#）
- IO3（HOLD# / RESET#）封装形式有 SOP - 8、TSSOP - 8 和 DFN - 8（4×4）。 HG25Q16 支持标准串行外设接口（SPI）、双/四 I/O SPI 以及 2 时钟指令周期的四外设接口：串行时钟、片选、串行数据 I/O0（DI）、I/O1（DO）、I/O2（WP#）和 I/O3（HOLD# / RESET#）。支持高达 104MHz 的 SPI 时钟频率，当使用快速读取双/四 I/O 时，双 I/O 等效时钟速率可达 208MHz（104MHz×2），四 I/O 可达 416MHz（104MHz×4）。这些传输速率可超越标准的异步 8 位和 16 位并行闪存。连续读取模式允许以低至 8 个时钟的指令开销读取 24 位地址，实现真正的 XIP（就地执行）操作。保持引脚、写保护引脚和可编程写保护，以及顶部或底部阵列控制，提供了更高的控制灵活性。此外，该设备支持 JEDEC 标准的制造商和设备 ID 以及 SFDP 寄存器、64 位唯一序列号和三个 256 字节的安全寄存器。 HG25Q16 为空间、信号连接和电源有限的系统提供了理想的存储解决方案。这些存储器的灵活性和性能优于普通串行闪存设备。它们非常适合将代码映射到 RAM、直接执行代码（XIP）以及存储可重新编程的数据。

商品特性

低电源操作
单 2.3V - 3.6V 电源
16M 位串行闪存
16M 位/2048K 字节/8192 页
每页可编程 256 字节
统一的 4K 字节扇区、32K/64K 字节块
新型 SpiFlash 存储器系列
标准 SPI：CLK、CS#、DI、DO、WP#、HOLD# / RESET#
双 SPI：CLK、CS#、DI、DO、WP#、HOLD# / RESET#
四 SPI：CLK、CS#、IO0、IO1、IO2、IO3
软件和硬件复位
自动递增读取能力
温度范围：工业级（-40°C ~ +85°C）
低功耗
典型工作电流 9mA
典型掉电电流 3uA
高效的“连续读取”和四读取高性能编程/擦除速度
页编程时间：典型 400us
扇区擦除时间：典型 35ms
块擦除时间：典型 200ms
芯片擦除时间：典型 8 秒
8/16/32/64 字节循环连续读取
低至 8 个时钟寻址内存
四外设接口减少指令开销
具有 4KB 扇区的灵活架构
扇区擦除（4K 字节）
块擦除（32K/64K 字节）
页编程高达 256 字节
超过 100K 次擦除/编程循环
超过 20 年数据保留
高级安全特性
软件和硬件写保护
电源锁定和 OTP 保护
顶部/底部、互补阵列保护
每个设备 64 位唯一 ID
可发现参数（SFDP）寄存器
带 OTP 锁的 3×256 字节安全寄存器
易失性和非易失性状态寄存器位
封装选项：
- 8 引脚 SOP 150mil
- 8 引脚 TSSOP
- 8 焊盘 DFN 4×4mm
所有无铅封装均符合 RoHS 标准

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	NOR FLASH
	接口类型	SPI
	存储容量	16Mbit
	时钟频率(fc)	108MHz
	工作电压	2.7V~3.6V
	待机电流	5uA

	属性	参数值
	擦写寿命	100000次
	页写入时间(Tpp)	700us
	块擦除时间(tBE)	-
	数据保留 - TDR(年)	20年
	工作温度	-40℃~+85℃
