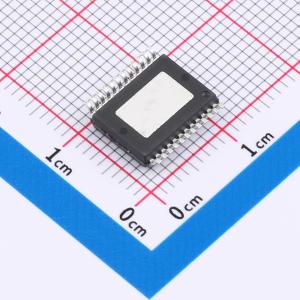

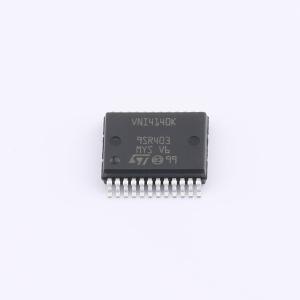

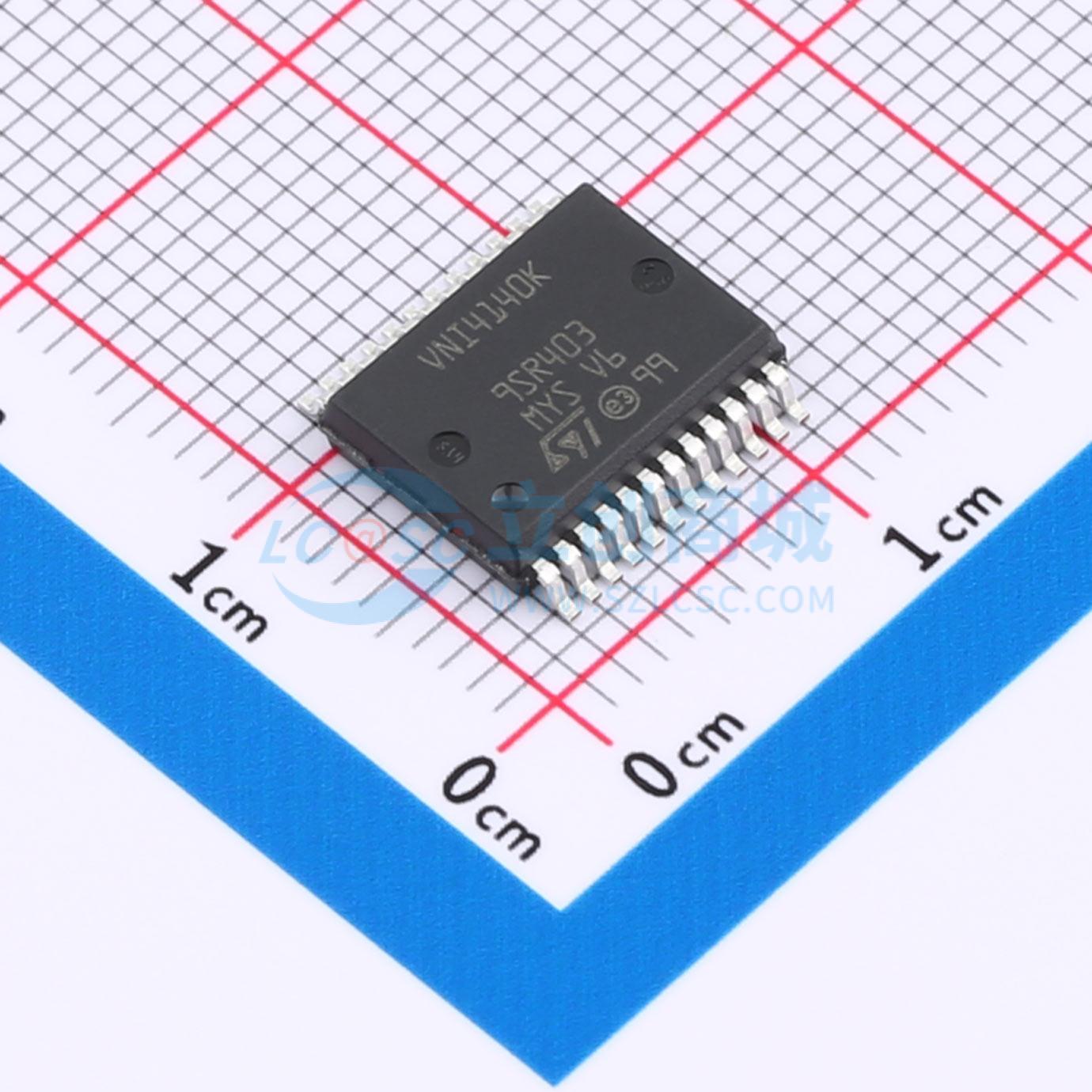

VNI4140KTR
四路高端智能功率固态继电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四通道高侧智能功率固态继电器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNI4140KTR
- 商品编号
- C2688485
- 商品封装
- PowerSSO-24
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10.5V~36V | |
| 导通电阻 | 80mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP) |
商品概述
VNI414K（适用于高达0.6 A的负载）和VNI4140K - 32（适用于高达1.0 A的负载）是单片4通道驱动器，具有极低的RDS（导通）电阻和逐通道诊断功能。这些IC旨在驱动一侧接地的任何类型的负载。 有源通道电流限制与热关断功能相结合，每个通道独立控制，并具备自动重启功能，可保护器件免受过载影响。 处于过载状态的通道会过热并自动关闭，然后再次开启，以将其结温维持在TTSD和TR之间。如果这种情况导致外壳温度达到TCSD，过载通道将关闭，并且仅在外壳温度降至TCR时才会重启。若有多个通道过载，为避免电源出现高峰值电流，过载通道不会同时重启。未过载（未过热）的通道将继续正常运行。 四个开漏STATUSX输出引脚指示逐通道过热情况。
商品特性
- 工作输出电流：每通道0.6 A（VNI4140K）或1.0 A（VNI4140K - 32）
- 逐通道短路保护
- 逐通道过热保护
- 外壳热保护
- 外壳热复位时通道不会同时重新激活
- 可驱动所有类型的负载（电阻性、电容性、电感性负载）
- 接地丢失保护
- 带迟滞的欠压关断
- 过压保护（VCC钳位）
- 极低的电源电流
- 逐通道开漏热故障引脚
- 5 V和3.3 V兼容的I/O
- 电感性负载的快速去磁
- 设计符合IEC61131 - 2、IEC61000 - 4 - 4和IEC61000 - 4 - 5标准
- 静电放电（ESD）符合IEC 61000 - 4 - 2标准，最高可达±25 kV
- PowerSSO - 24封装
应用领域
- 可编程逻辑控制
- 工业PC外设输入/输出
- 数控机床
