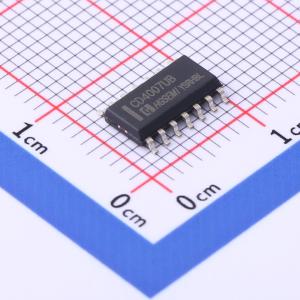

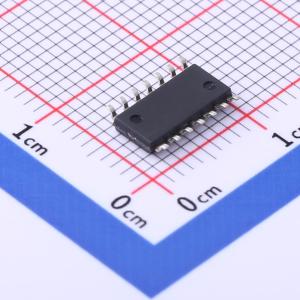

CD4007UBM/TR

4000系列逻辑芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CMOS 双路互补对以及逆变器
品牌名称: HGSEMI(华冠)
商品型号: CD4007UBM/TR
商品编号: C2688477
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.304克(g)

商品参数

商品概述

CD4007B 类型由三个 n 沟道和三个 p 沟道增强型 MOS 晶体管组成。这些晶体管元件可以通过封装引脚访问，以便于构建如图2所示的各种典型电路。使用多个封装可以实现更复杂的功能。括号中显示的数字表示连接在一起以形成所列各种配置的引脚。CD4007B 采用以下14引脚封装形式提供：焊封 DIP H4Q、玻璃封接 DIP H1B 和陶瓷扁平封装 H3W。

应用领域

极高输入阻抗放大器
成形器
逆变器
阈值检测器
线性放大器
晶体振荡器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	反相器
	工作电压	3V~18V
	静态电流(Iq)	500nA
	灌电流(IOL)	4.2mA
	拉电流(IOH)	4.2mA
	输入高电平(VIH)	4V；12.5V

	属性	参数值
	输入低电平(VIL)	1V；2.5V
	输出高电平(VOH)	9.95V；4.95V；14.95V
	低电平范围(VOL)	50mV
	传播延迟(tpd)	50ns@15V,50pF
	系列	4000B系列
	工作温度	-55℃~+125℃
