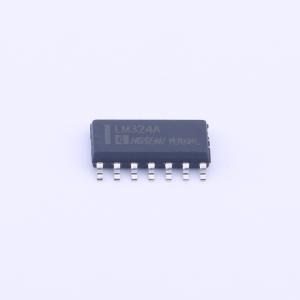

LM324AM/TR
通用运放
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM324A 由四个独立的高增益、内部频率补偿运算放大器组成，这些放大器专为在宽电压范围内采用单电源供电而设计。也可以采用双电源供电，且低电源电流消耗与电源电压的大小无关。应用领域包括传感器放大器、直流增益模块以及所有传统的运算放大器电路
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM324AM/TR
- 商品编号
- C2688471
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.383克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 9mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 1.1mA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 5V~30V | |
| 双电源电压(Vee~Vcc) | - |
商品概述
本电路为高性能、具有四个独立的运算放大器，内含相位补偿电路，适用于收录机和音调系统作音调均衡网络，也用于其他场合。采用14引线双列直插式塑料封装（DIP14），功耗720mW，以及贴片SOP14/TSSOP - 14/QSOP - 16/QFN - 16封装，功耗400mW。
商品特性
- 无需外接相位补偿电路
- 电源电压范围宽：单电源时，Vcc = 3~32V，双电源时，Vcc = ±1.5V~16V
- 功耗电流小：Icc = 0.6mA（典型）（RL = ∞）
- 输入电压范围可接近地电平
- QFN - 16 3×3
