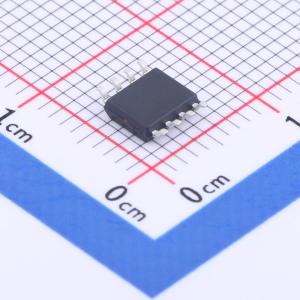

温馨提醒：图片仅供参考，商品以实物为准
LM2904M/TR
双路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 二路通用运算放大器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM2904M/TR
- 商品编号
- C2688470
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 700kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电流(Ios) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 1.2mA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~26V | |
| 双电源电压(Vee~Vcc) | -13V~13V | |
| 功能特性 | - |
商品概述
LM2904是一款双路低功耗的差分式运算放大器，可以单电源或双电源供电。具有较高的开环增益、内部补偿、高共模范围和良好的温度稳定性，以及具有输出短路保护的特点。广泛应用于传感器的放大电路、直流放大模块、音频放大电路和传统的运算放大电路中。
商品特性
- 内部频率补偿
- 短路保护
- 低功耗：典型值0.5mA @ VCC=5
- 单电源电压范围：3V ~ 36V
- 双电源电压范围：±18V
- 单位增益带宽:可达1.2MHz
- 封装形式：DIP - 8、SOP - 8、MSOP - 8、DFN - 8
应用领域
- 传感器信号放大器
- 直流增益
- 音频放大器
- 其它应用领域
