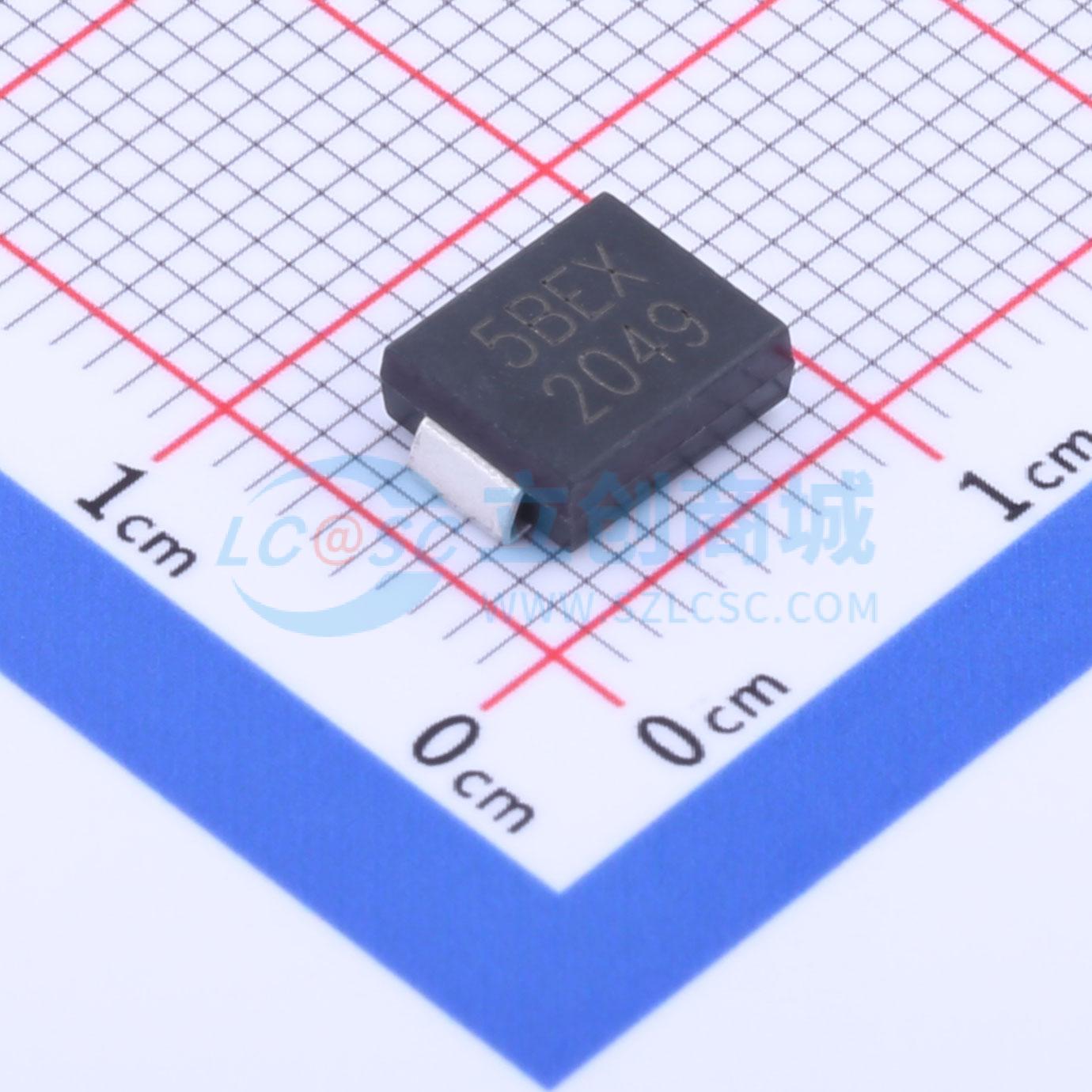

温馨提醒：图片仅供参考，商品以实物为准
5.0SMDJ22CA
双向TVS 22V截止 峰值浪涌电流：141A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：玻璃钝化芯片。 5000W 峰值脉冲功率能力，波形为 10/1000μs，重复率（占空比）为 0.01%。 低泄漏。 单向和双向单元。 出色的钳位能力。 非常快的响应时间
- 品牌名称
- WPMtek(维攀)
- 商品型号
- 5.0SMDJ22CA
- 商品编号
- C2688197
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 35.5V | |
| 峰值脉冲电流(Ipp) | 141A@10/1000us | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.9V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 玻璃钝化芯片。
- 采用10/1000 μs波形时，具有5000W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 低泄漏电流。
- 单极性和双极性器件。
- 出色的钳位能力。
- 极快的响应时间。
