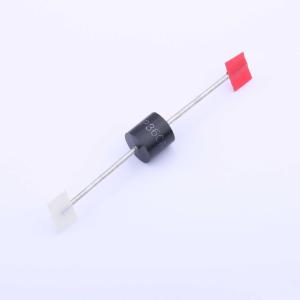

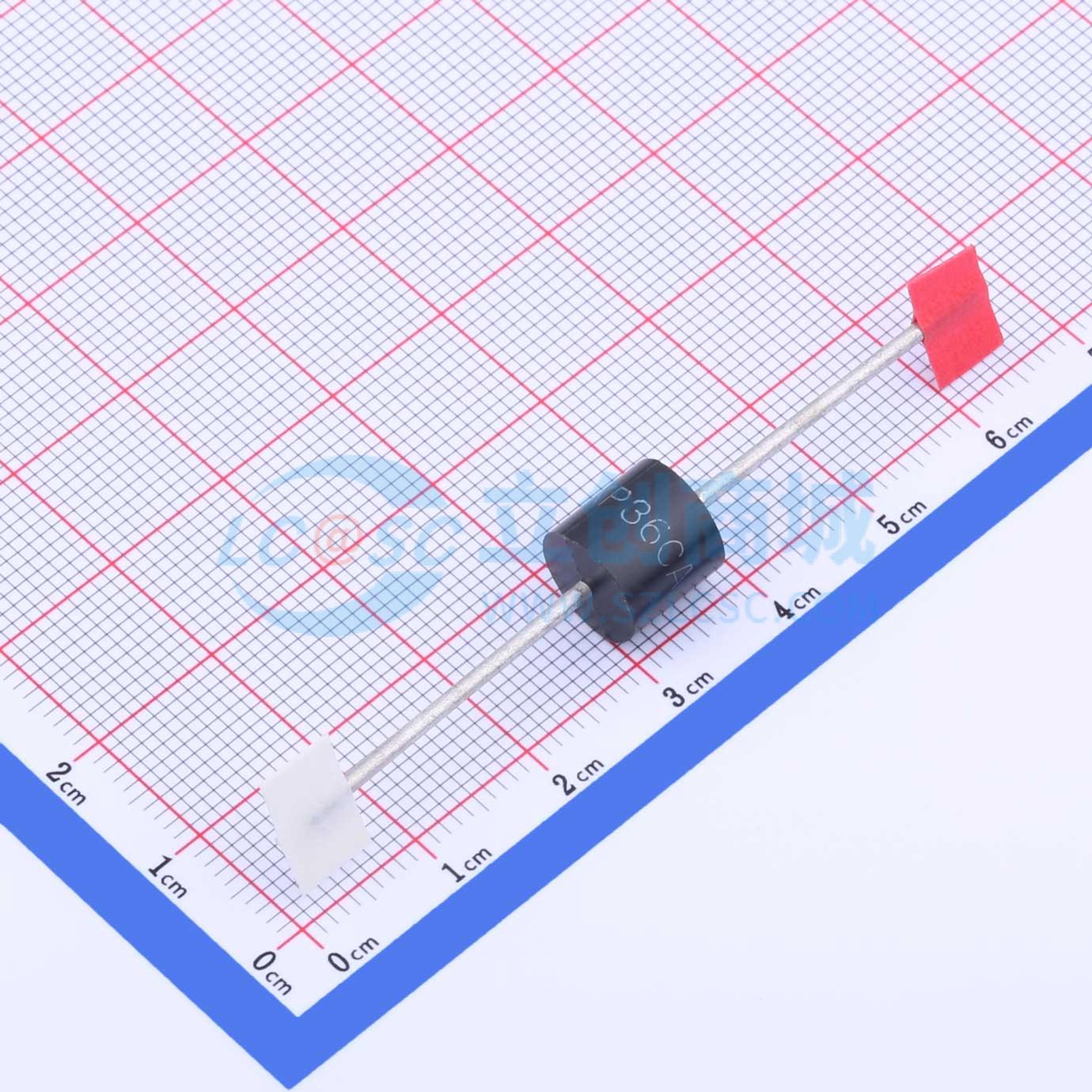

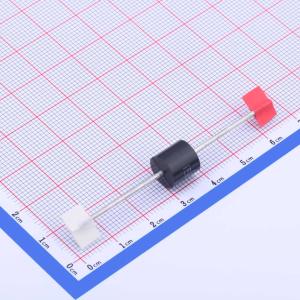

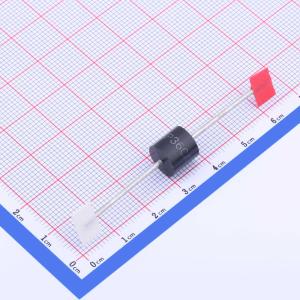

温馨提醒：图片仅供参考，商品以实物为准

15KP36CA

双向TVS 36V截止峰值脉冲电流：252.5A@10/1000us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 15KP系列大电流单/双向瞬态抑制器专为交流线路保护和高功率直流母线钳位应用而设计。这些器件可为5.0伏至250伏的单/双向端口提供保护。它们提供的钳位电压低于雪崩电压。因此，因电流传导增加而导致的任何电压上升都被控制在最低限度，从而提供尽可能高的保护水平。它们还可以串联和/或并联连接，以创建高容量的保护解决方案。
品牌名称: WPMtek(维攀)
商品型号: 15KP36CA
商品编号: C2688204
商品封装: P600
包装方式: 编带
商品毛重: 3.713克(g)

商品参数

商品概述

15KP系列大电流单/双向瞬态抑制器专为交流线路保护和高功率直流母线钳位应用而设计。这些器件可提供5.0伏至250伏的单/双向端口保护。它们提供的钳位电压低于雪崩电压。因此，因电流传导增加而导致的任何电压上升都被控制在最低限度，从而提供尽可能高的保护水平。它们还可以串联和/或并联连接，以创建高容量的保护解决方案。

商品特性

出色的钳位能力。
重复率（占空比）：0.01%。
除双向器件外，色带表示阴极。
在10×1000μs波形下具有15000W的峰值脉冲功率能力。
快速响应时间：从0V到最小击穿电压（VBR min）通常小于1.0ps。

应用领域

输入/输出接口。
交流/直流电源
电信、计算机、工业和消费电子应用中其他易受影响的电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	36V
	钳位电压	59.8V
	峰值脉冲电流(Ipp)	252.5A@10/1000us

	属性	参数值
	峰值脉冲功率(Ppp)	15kW@10/1000us
	击穿电压	44.2V
	反向电流(Ir)	2uA
	工作温度	-
	类型	TVS
