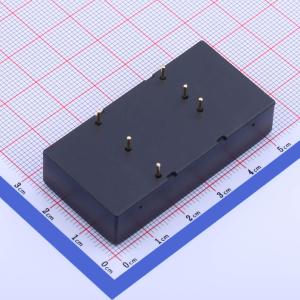

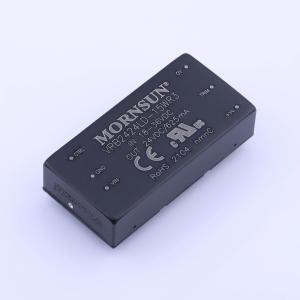

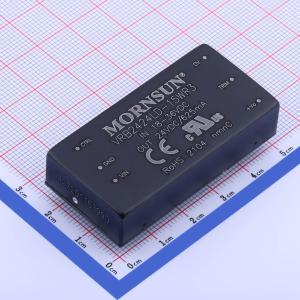

温馨提醒：图片仅供参考，商品以实物为准
VRB2424LD-15WR3
输入电压范围为2:1的15W隔离式DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：宽2:1输入电压范围。 高效率高达90%。 空载功耗低至0.12W。 I/O隔离测试电压1.5kV DC。 输入欠压保护、输出短路、过流、过压保护。 工作环境温度范围：-40°C至+85°C。应用：数据传输设备。 电池电源
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- VRB2424LD-15WR3
- 商品编号
- C2687390
- 商品封装
- DIP,50.8x25.4mm
- 包装方式
- 管装
- 商品毛重
- 37.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 15W | |
| 工作电压(Vin) | 18V~36V | |
| 转换效率 | 90% | |
| 输出电压(Vout) | 24V | |
| 输出电流(最大值) | 625mA | |
| 最大容性负载 | 270uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护；短路保护；欠压保护；过压保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 270kHz | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 50.8mm | |
| 宽度 | 25.4mm | |
| 高度 | 11.8mm |
商品特性
- 宽输入电压范围（2:1）
- 效率高达 90%
- 空载功耗低至 0.12W
- 隔离电压 1500VDC
- 输入欠压保护，输出短路、过压、过流保护
- 工作温度范围：-40°C to +85°C
- 裸机满足 CISPR32/EN55032 CLASS A
- 金属六面屏蔽封装
- 通过 IEC60950, UL60950, EN60950 认证
应用领域
- 数据传输设备
- 电池驱动设备
- 通讯设备
- 分布式电源系统
- 混合模/数系统
- 远程控制系统
- 工业机器人系统
