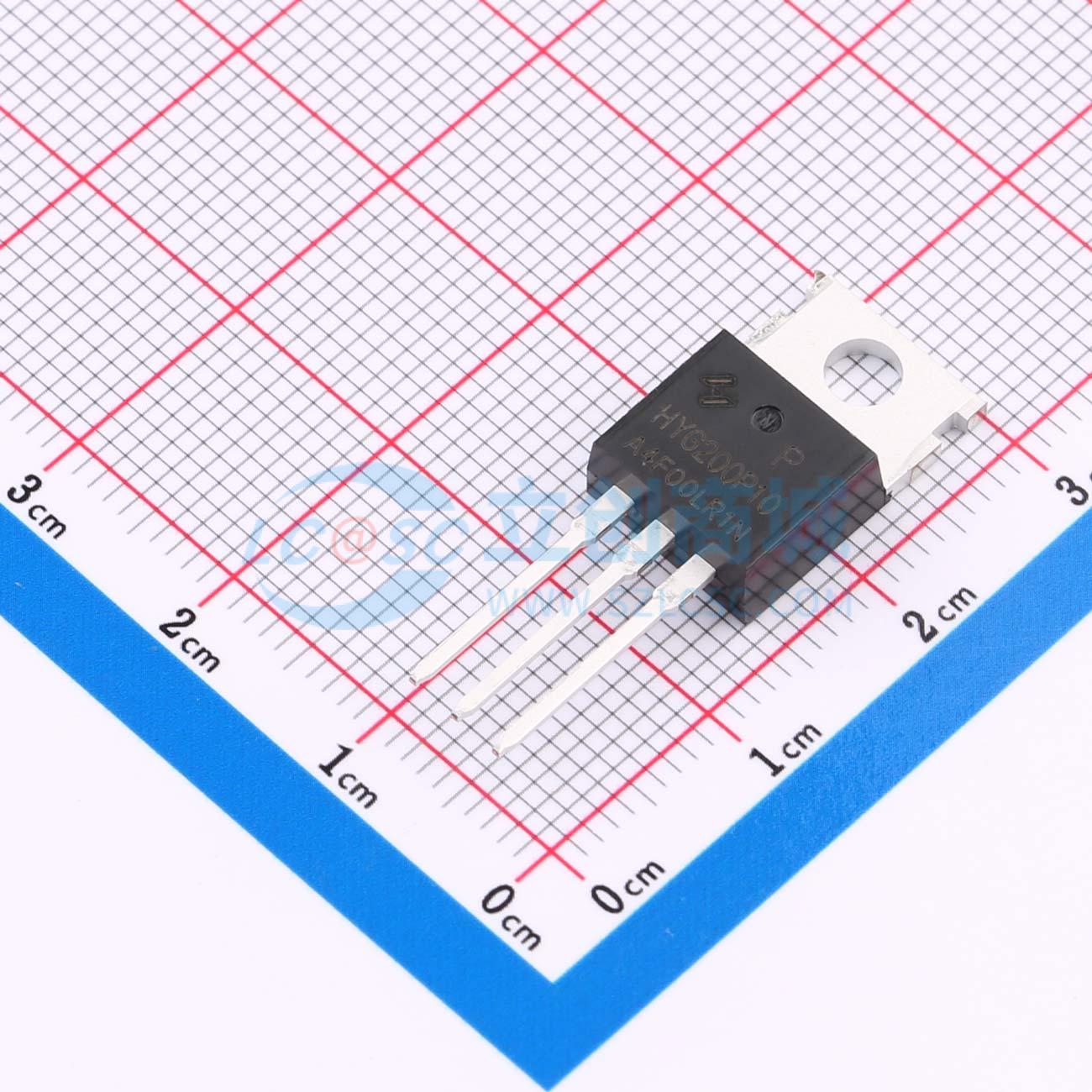

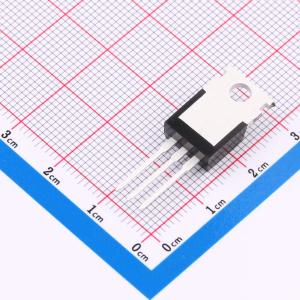

温馨提醒：图片仅供参考，商品以实物为准
HYG200P10LR1P
1个P沟道 耐压:100V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：100V / -80A。 RDS(ON)=20 mΩ(typ.) @ VGS=-10V。 RDS(ON)=24 mΩ(typ.) @ VGS=-4.5V。 100%雪崩测试。 可靠且坚固。 提供无铅和环保器件（符合RoHS标准）。应用：便携式设备和电池供电系统。 DC-DC转换器
- 品牌名称
- HUAYI(华羿微)
- 商品型号
- HYG200P10LR1P
- 商品编号
- C2687417
- 商品封装
- TO-220FB-3
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 32mΩ@4.5V | |
| 耗散功率(Pd) | 214W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 181nC@10V | |
| 输入电容(Ciss) | 11.52nF | |
| 反向传输电容(Crss) | 91pF | |
| 工作温度 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 278pF |
商品特性
- 80V/120A
- 在VGS = 10 V时，RDS(ON) = 7 mΩ（典型值）
- 经过100%雪崩测试
- 可靠且耐用
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 开关应用
- 逆变器系统电源管理
