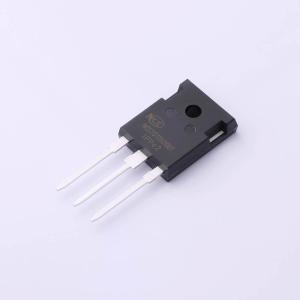

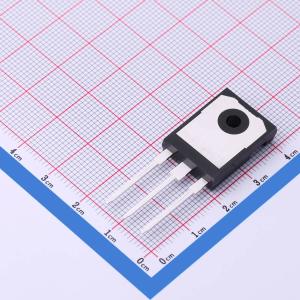

温馨提醒：图片仅供参考，商品以实物为准
NCE25TD120BT
1200V、25A沟槽式FSII快速绝缘栅双极型晶体管（IGBT）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用专有沟槽设计和先进的FS（场截止）第二代技术，1200V沟槽FSII IGBT提供卓越的传导和开关性能，以及易于并联操作。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE25TD120BT
- 商品编号
- C2686745
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 50A | |
| 耗散功率(Pd) | 365W | |
| 输出电容(Coes) | 72pF | |
| 正向脉冲电流(Ifm) | 75A | |
| 集射极饱和电压(VCE(sat)) | 1.8V@25A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 146nC@15V | |
| 输入电容(Cies) | 2.674nF | |
| 开启延迟时间(Td(on)) | 19ns | |
| 关断延迟时间(Td(off)) | 170ns | |
| 导通损耗(Eon) | 1.5mJ | |
| 关断损耗(Eoff) | 800uJ | |
| 反向恢复时间(Trr) | 190ns | |
| 工作温度 | -55℃~+175℃ | |
| 反向传输电容(Cres) | 59pF |
