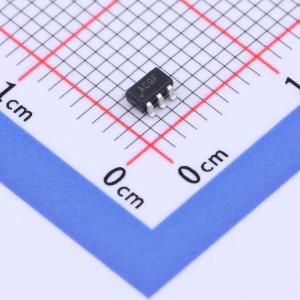

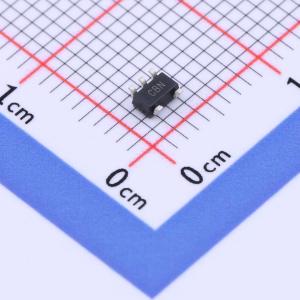

温馨提醒：图片仅供参考，商品以实物为准
MAX4040EUK+T
低功耗SOT23封装轨到轨输入输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单/双/四路、低成本、SOT23封装、微功耗、满摆幅输入/输出运算放大器
- 商品型号
- MAX4040EUK+T
- 商品编号
- C2682679
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 90kHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 40V/us | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 3nA | |
| 噪声密度(eN) | 70nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 94dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 14uA | |
| 输出电流 | 700uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.4V~5.5V | |
| 双电源(Vee~Vcc) | 1.2V~2.75V |
商品特性
- 单电源工作至 +2.4V
- 超低功耗：每放大器 10μA 电源电流，1μA 关断模式（MAX4041/MAX4043）
- 轨到轨输入共模范围
- 输出摆幅轨到轨
- 过驱动输入无相位反转
- 200μV 输入失调电压
- 容性负载高达 200pF 时单位增益稳定
- 90kHz 增益带宽积
- 提供节省空间的 5 引脚 SOT23 和 8 引脚 μMAX 封装
应用领域
- 电池供电应变计系统
- 传感器放大器
- 便携式/电池供电手机
- 电子设备
- 笔记本电脑
- 数字秤
- 个人数字助理（PDAs）
