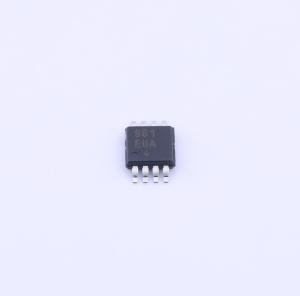

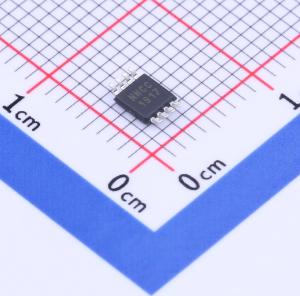

温馨提醒：图片仅供参考，商品以实物为准
MAX961EUA+T
单/双/四路、超高速、+3V/+5V、超摆幅比较器
- 描述
- MAX961–MAX964/MAX997/MAX999是具有内部迟滞功能的低功耗、超高速比较器。这些器件针对单+3V或+5V电源工作进行了优化。输入共模范围超出电源轨（Beyond-theRails™）100mV，输出可吸入或输出4mA电流，输出电压可接近地（GND）和电源（VCC）0.52V。传播延迟为4.5ns（过驱动电压为5mV），每个比较器的电源电流为5mA。 MAX961/MAX963/MAX964和MAX997具备关断模式，在此模式下每个比较器的电源电流仅为270μA。MAX961/MAX963提供互补输出和锁存使能功能。锁存使能功能允许用户保持有效的比较器输出。MAX999采用微型5引脚SOT23封装。单通道的MAX961/MAX997和双通道的MAX962采用节省空间的8引脚μMAX封装。
- 商品型号
- MAX961EUA+T
- 商品编号
- C2682618
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入偏置电流(Ib) | 15uA | |
| 传播延迟(tpd) | 4.5ns | |
| 滞后电压(Vhys) | 3.5mV |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | TTL；CMOS | |
| 静态电流(Iq) | 5mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~5.5V |
商品概述
MAX961–MAX964/MAX997/MAX999是具有内部迟滞功能的低功耗、超高速比较器。这些器件针对单+3V或+5V电源工作进行了优化。输入共模范围超出电源轨（Beyond-theRails™）100mV，输出可吸入或输出4mA电流，输出电压可接近地（GND）和电源（VCC）0.52V。传播延迟为4.5ns（过驱动电压为5mV），每个比较器的电源电流为5mA。 MAX961/MAX963/MAX964和MAX997具备关断模式，在此模式下每个比较器的电源电流仅为270μA。MAX961/MAX963提供互补输出和锁存使能功能。锁存使能功能允许用户保持有效的比较器输出。MAX999采用微型5引脚SOT23封装。单通道的MAX961/MAX997和双通道的MAX962采用节省空间的8引脚μMAX封装。
商品特性
- 超快速，4.5ns传播延迟
- 非常适合+3V和+5V单电源应用
- 超出电源轨的输入电压范围
- 低电源电流，5mA（MAX997/MAX999）
- 3.5mV内部迟滞，实现干净切换
- 输出锁存（MAX961/MAX963）
- TTL/CMOS兼容输出
- 关断模式（MAX961/MAX963/MAX964/MAX997）
- 提供节省空间的封装：5引脚SOT23（MAX999）、8引脚μMAX（MAX961/MAX962/MAX997）、16引脚QSOP（MAX964）
应用领域
- 单3V/5V系统
- 便携式/电池供电系统
- 阈值检测器/鉴别器
- GPS接收器
- 线路接收器
- 过零检测器
- 高速采样电路
