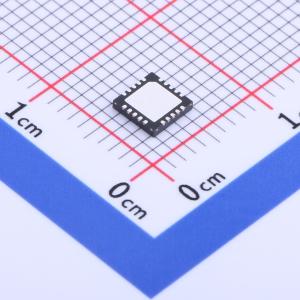

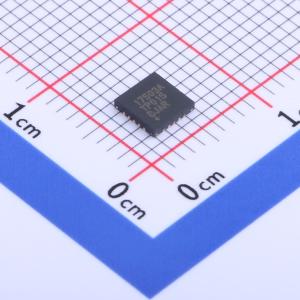

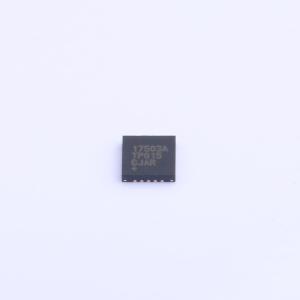

MAX17503ATP+T实物图
  • MAX17503ATP+T商品缩略图
  • MAX17503ATP+T商品缩略图
  • MAX17503ATP+T商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

MAX17503ATP+T

4.5V-60V, 2.5A, 高效同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
MAX17503是一款4.5V至60V输入电压范围、2.5A输出电流、高效同步降压DC-DC转换器。它具有双集成MOSFET,峰值电流模式控制架构,可工作在PWM、PFM或DCM模式。内置补偿功能消除了对外部组件的需求,提高了稳定性和效率。工作温度范围为-40°C至+125°C。
商品型号
MAX17503ATP+T
商品编号
C2682629
商品封装
TQFN-20-EP(4x4)​
包装方式
编带
商品毛重
0.084克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
工作电压4.5V~60V
输出电压-
输出电流2.5A
开关频率100kHz~2.2MHz
工作温度-40℃~+125℃
属性参数值
同步整流
输出通道数1
拓扑结构降压式
静态电流(Iq)9.5mA
开关管(内置/外置)内置
输出类型可调

商品概述

MAX17503/MAX17503S是一款高效、高压、同步整流降压转换器,集成双MOSFET,输入电压范围为4.5V至60V。它可提供高达2.5A的电流,输出电压范围为0.9V至输入电压的90%。内置的全输出电压范围补偿功能无需外部元件。在-40℃至+125℃温度范围内,反馈(FB)调节精度为±1.1%。该器件采用带裸露焊盘的紧凑型4mm×4mm TQFN无铅封装。提供仿真模型。

商品特性

  • 无需外部元件,降低总体成本
  • 无肖特基同步操作,实现高效率并降低成本
  • 内部补偿,确保在任何输出电压下稳定运行
  • 全陶瓷电容解决方案:仅需八个外部元件,实现超紧凑布局
  • 减少需库存的DC-DC稳压器数量
  • 宽输入电压范围:4.5V至60V
  • 输出电压范围:0.9V至输入电压的90%
  • 在全温度范围内可提供高达2.5A的电流
  • 频率可调范围为100kHz至2.2MHz,支持外部同步
  • MAX17503S允许更高的工作频率
  • 采用20引脚、4mm x 4mm TQFN封装
  • 降低功耗,峰值效率>90%
  • 具备PFM和DCM模式,轻载效率高
  • 关断电流 = 2.8μA(典型值)
  • 打嗝模式电流限制和自动重试启动
  • 内置输出电压监控(开漏RESET引脚)
  • 电阻可编程EN/UVLO阈值
  • 可调软启动和预偏置上电
  • 宽工业级环境工作温度范围:-40℃至+125℃/结温范围:-40℃至+150℃

应用领域

  • 工业电源
  • 分布式电源调节
  • 基站电源
  • 墙式变压器调节
  • 高压单板系统
  • 通用负载点应用

数据手册PDF
