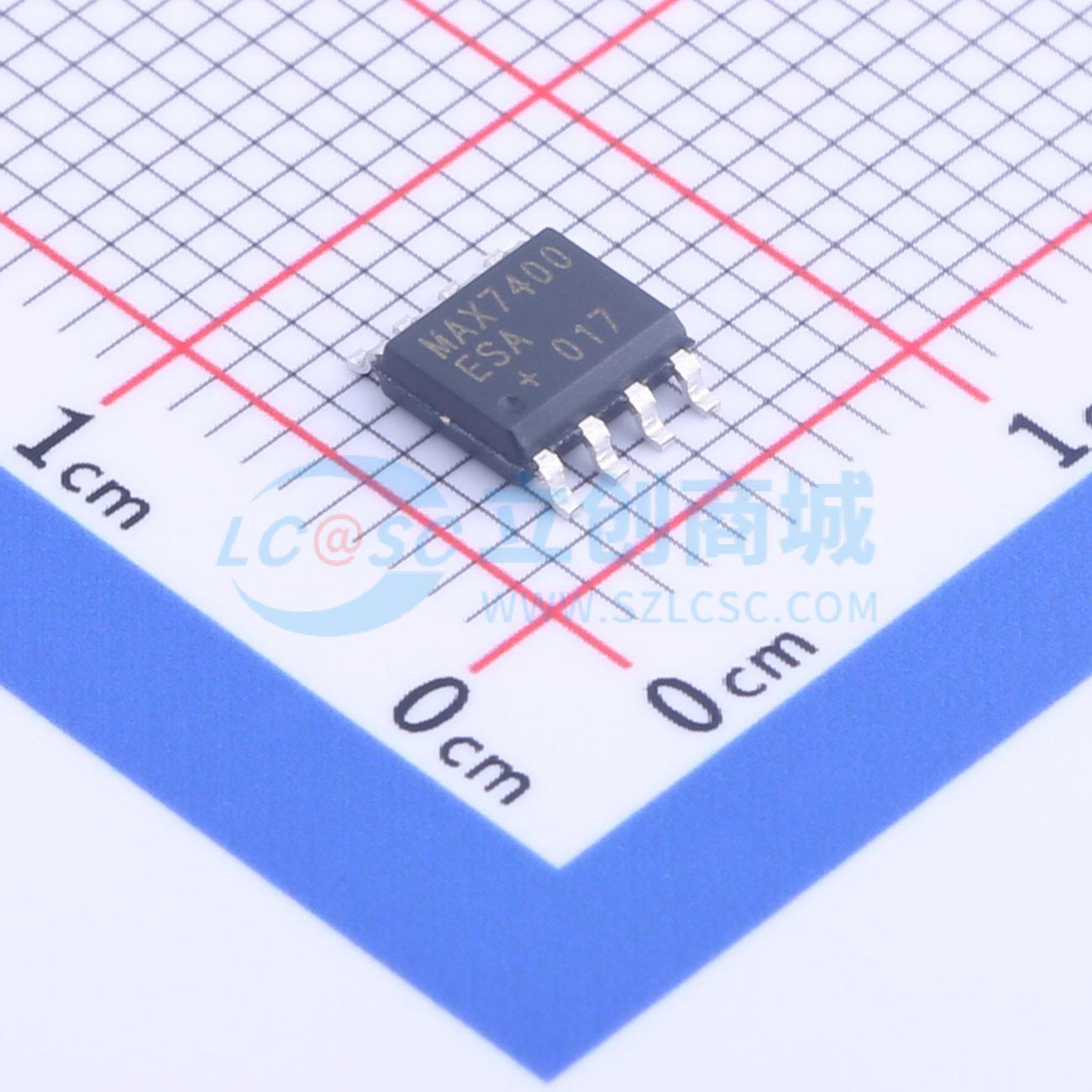

温馨提醒：图片仅供参考，商品以实物为准
MAX7400ESA+T
八阶低通椭圆开关电容滤波器，具备低噪声和失真、时钟可调、单电源工作、低功耗等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 八阶、低通、椭圆函数、开关电容滤波器、尺寸最小的低功耗、8阶椭圆滤波器
- 商品型号
- MAX7400ESA+T
- 商品编号
- C2682645
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 开关电容滤波器 | |
| 滤波器类型 | 椭圆滤波器；低通滤波器 |
| 属性 | 参数值 | |
|---|---|---|
| 滤波器阶数 | 8 | |
| 滤波器数 | 1 |
商品概述
MAX7400/MAX7403/MAX7404/MAX7407 8阶椭圆低通开关电容滤波器(SCFs)，可采用单+5V(MAX7400/MAX7403)或单+3V(MAX7404/MAX7407)电源供电。这些器件的电源电流为2mA，支持拐角频率范围为1Hz至10kHz，非常适合低功耗抗混叠和DAC后滤波应用。器件具备关断模式，可将电源电流降低至0.2µA。 提供两种时钟选项:自时钟（通过外部电容实现）或外部时钟以实现更严格的截止频率控制。此外，失调调整引脚(OS)允许调整直流输出电平。 MAX7400/MAX7404可提供82dB阻带抑制，过渡比为1.5，滚降陡峭。MAX7403/MAX7407过渡比为1.2，滚降更陡峭，同时仍可提供60dB阻带抑制。这些器件的固定响应简化了设计工作，仅需通过设置时钟频率即可选择拐角频率。MAX7400/MAX7403/MAX7404/MAX7407提供8引脚SO和DIP封装。
商品特性
- 8阶椭圆低通滤波器
- 低噪声低失真，MAX7400的总谐波失真加噪声为-82dB
- 拐角频率可通过时钟调谐，范围1Hz至10kHz
- 时钟与拐角频率比为100:1
- 单电源供电，MAX7400/MAX7403为+5V，MAX7404/MAX7407为+3V
- 低功耗，工作模式为2mA，关断模式为0.2µA
- 提供8-Pin SO和DIP封装
- 低输出失调:±5mV
应用领域
- ADC抗混叠
- 语音处理
- DAC后滤波
- 安全气囊电子系统
- CT2基站
