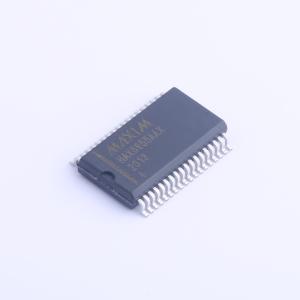

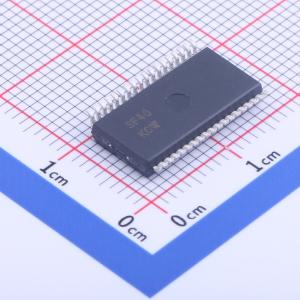

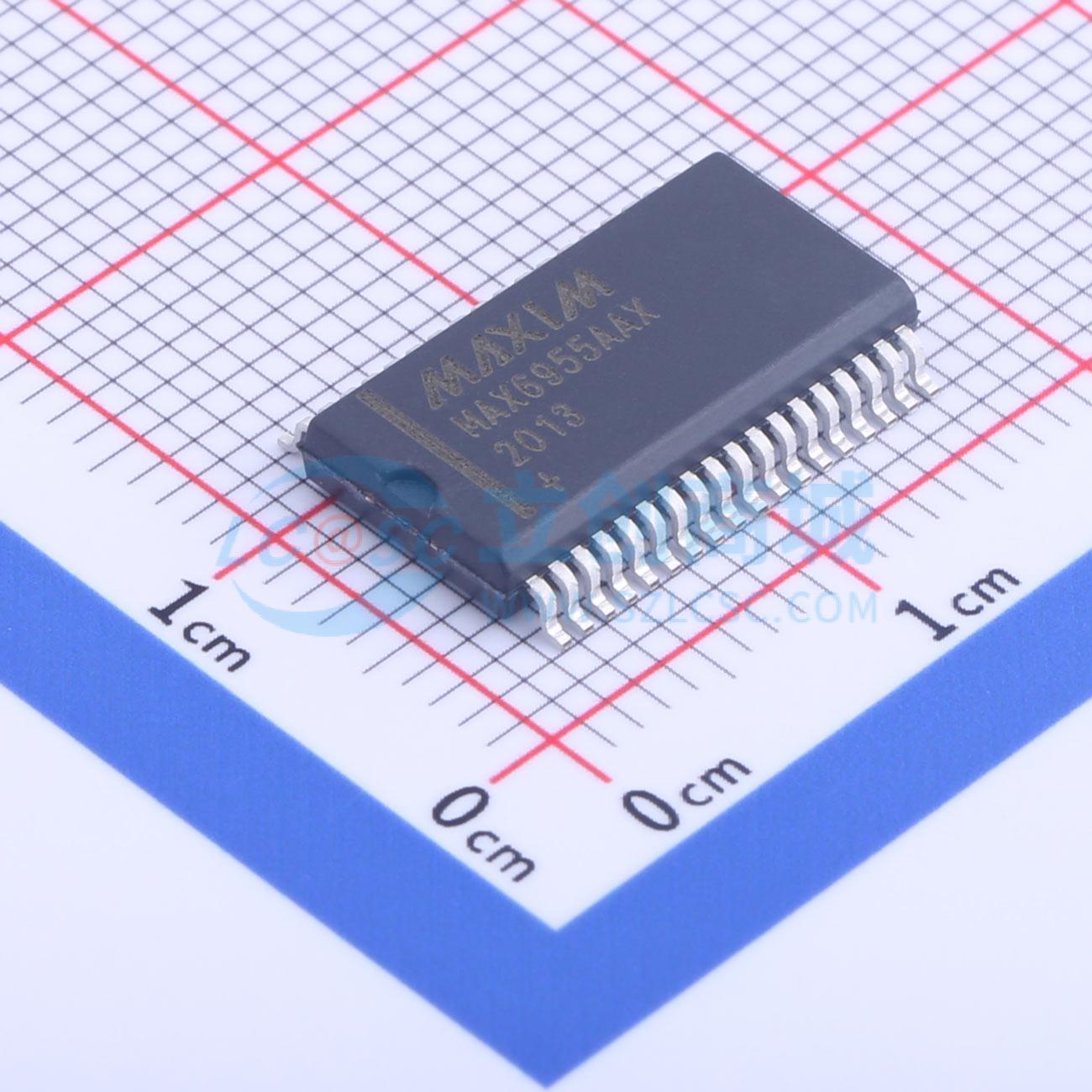

MAX6955AAX+T
MAX6955AAX+T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2线接口、2.7V至5.5V LED显示驱动器，带有输入/输出扩展器及键扫描、2线接口、2.7V至5.5V的LED显示驱动器，具有GPIO和键盘扫描
- 商品型号
- MAX6955AAX+T
- 商品编号
- C2682660
- 商品封装
- SSOP-36-300mil
- 包装方式
- 编带
- 商品毛重
- 0.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段,14段,16段 | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
MAX6955是一款紧凑型显示驱动器，可通过兼容I2C的两线串行接口，将微处理器与7段、14段和16段LED显示器混合连接。MAX6955可驱动多达16位7段、8位14段、8位16段显示器，或128个独立LED，且能在低至2.7V的电源电压下工作。该驱动器包含五条I/O扩展器或通用I/O（GPIO）线，部分或全部可配置为按键开关读取器。按键开关读取器可自动扫描并对多达32个开关组成的矩阵进行消抖处理。 芯片上集成了完整的14段和16段ASCII 104字符字体、用于7段显示器的十六进制字体、多路扫描电路、阳极和阴极驱动器，以及存储每位数字的静态RAM。显示数字的最大段电流可通过单个外部电阻设置。每位数字的亮度可通过16级内部数字亮度控制独立调节。MAX6955具备低功耗关断模式、扫描限制寄存器（允许用户显示1至16位数字）、段闪烁功能（如有需要，可在多个驱动器间同步），以及强制所有LED点亮的测试模式。LED驱动器采用压摆率限制以降低电磁干扰（EMI）。
商品特性
- 简化5x7矩阵LED显示器的驱动
- 驱动共阴极单色和双色LED显示器
- 可驱动多达16位7段、8位14段、8位16段显示器、128个独立LED，或多种类型数字的组合
- 工作电压范围为2.7V至5.5V
- 标准两线接口支持多种微处理器架构
- 400kbps两线I2C兼容接口，集成灵活性以满足不同应用需求
- 内置用于14段和16段数字的ASCII 104字符字体，以及用于7段数字的十六进制字体
- 逐位16级数字亮度控制
- 上电时显示消隐
- 每段自动闪烁控制
- 10μA（典型值）低功耗关断（数据保留）
- 五个GPIO端口引脚可配置为按键开关读取器，可对多达32个具有n键翻转功能的开关进行扫描和消抖处理
- 按键输入消抖时产生IRQ输出
- 采用压摆率限制的段驱动器以降低EMI
- 提供36引脚SSOP、40引脚DIP和TQFN封装
- 符合汽车温度范围标准，适用于恶劣环境
应用领域
- 机顶盒
- 条形图显示器
- 面板仪表
- 音频/视频设备
- 白色家电
