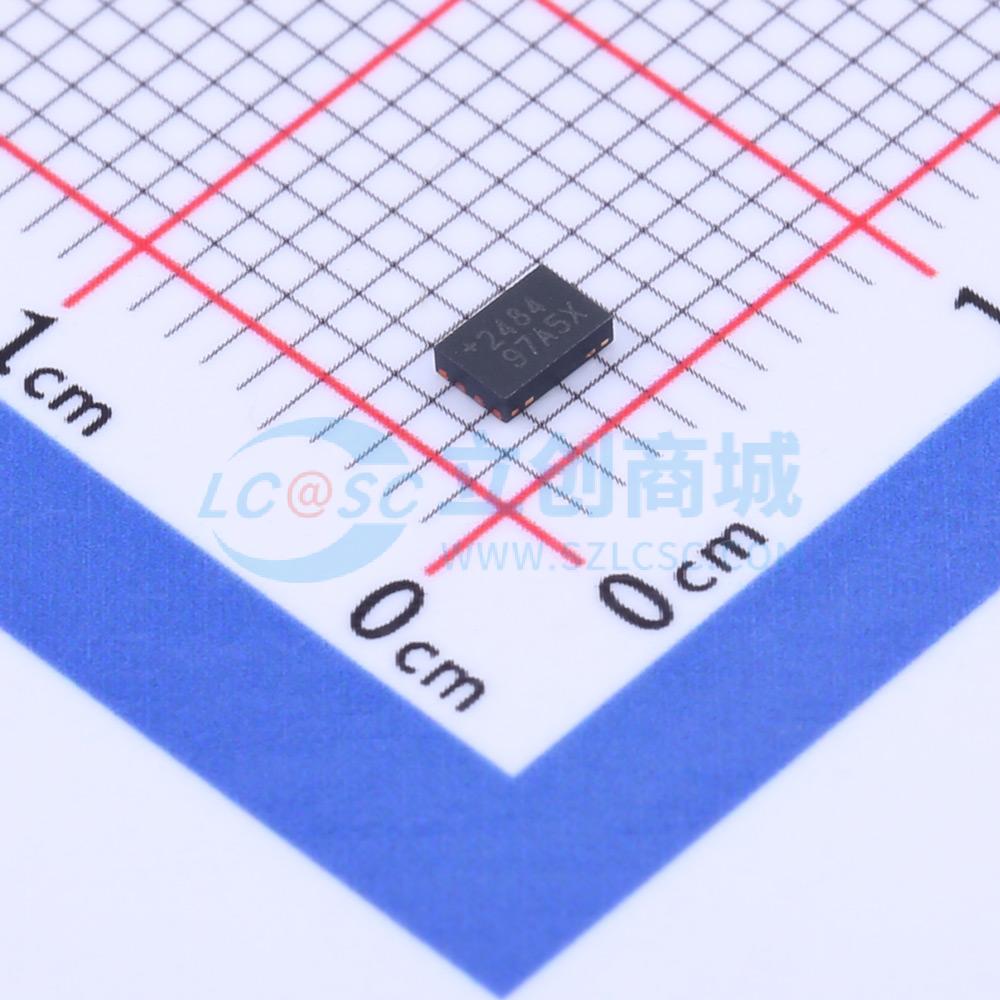

温馨提醒：图片仅供参考，商品以实物为准
DS2484Q+T
单通道1-Wire主控器，带可调定时和睡眠模式
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS2484是I2C到1-Wire桥接设备，支持标准和高速I2C通信速度，并提供可调的1-Wire定时。
- 商品型号
- DS2484Q+T
- 商品编号
- C2682650
- 商品封装
- TDFN-8-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.71V~5.25V | |
| 工作温度 | -40℃~+85℃ |
商品概述
DS2484是一款I2C转1-WireM桥接器件，可直接与标准（最高100kHz）或快速（最高400kHz）I2C主机接口，以实现I2C主机与任何下游1-Wire从设备之间的协议转换。相对于任何连接的1-Wire从设备，DS2484是一个1-Wire主机。内部用户可调定时器使系统主处理器无需生成对时间要求严格的1-Wire波形，支持标准和超速1-Wire通信速度。此外，1-Wire总线可在软件控制下断电。双电压操作允许I2C和1-Wire端使用不同的工作电压。强上拉特性支持向EEPROM和传感器等1-Wire设备提供1-Wire电源。不使用时，DS2484可进入功耗极低的睡眠模式。
商品特性
- I2C主机接口支持100kHz和400kHz的I2C通信速度
- 标准和超速1-Wire通信速度
- 可调节tRSTL、tMSP、tW0L和tREC0的1-Wire时序
- 1-Wire端口可在软件控制下断电
- 支持节能睡眠模式（SLPZ引脚），此时1-Wire端口处于高阻抗状态
- I2C工作电压：1.8V ±5%、3.3V±10%和5.0V +5/-10%
- 内置电平转换器：1-Wire工作电压范围为1.8V -5%至5.0V +5%，与I2C电压无关
- IO引脚具有±8kV人体模型（HBM）接触放电的内置ESD保护等级
- 工作温度范围为-40℃至+85℃
- 8引脚TDFN和6引脚SOT23封装
应用领域
- 打印机
- 医疗仪器
- 工业传感器
- 手机
