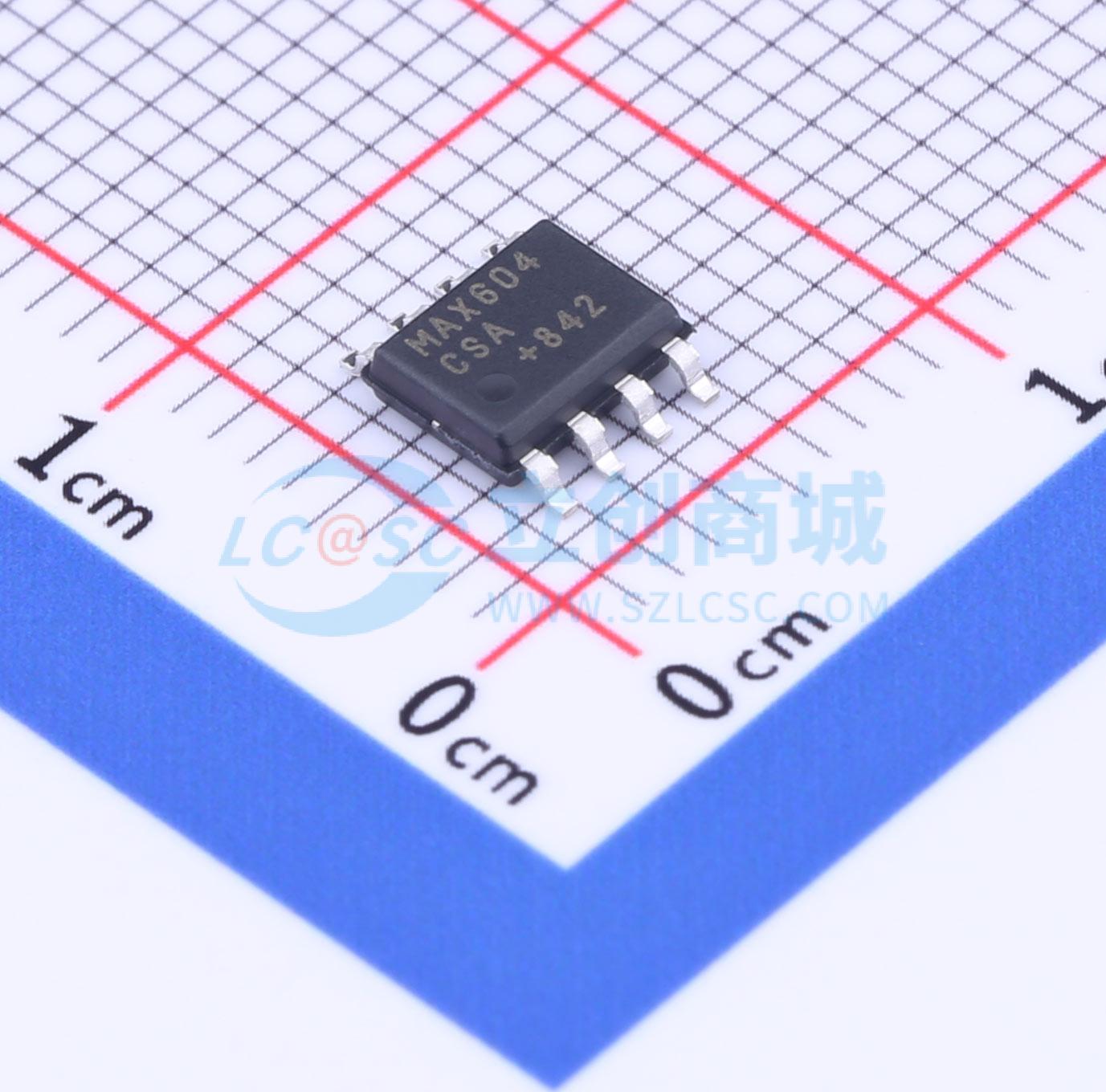

MAX604CSA+T

描述: 5V/3.3V或可调、低压差、低IQ、500mA线性稳压器、业内尺寸最小的500mA LDO，SO8封装可耗散1.8W的功率
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX604CSA+T
商品编号: C2682657
商品封装: SO-8
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

MAX603/MAX604是低压差、低静态电流线性稳压器，可提供5V、3.3V固定输出电压，或通过调节输出高达500mA的电流。它们采用1.8W的SO封装。在5V输出、500mA负载时，典型压差为320mV；在3.3V输出、200mA负载时，典型压差为240mV。静态电流典型值为15μA，最大值为35μA。关断模式可关闭所有电路，使稳压器进入2μA的关断状态。当输入电压低于输出电压时，独特的保护电路可限制反向电流。其他特性包括折返式限流和热过载保护。 MAX604的输出预设为3.3V，MAX603预设为5V。此外，两款器件均采用双模式工作，用户可通过外部电阻将输出电压调节在1.25V至11V之间。输入电压范围为2.7V至11.5V。 MAX603/MAX604采用500mA的P沟道MOSFET传输晶体管。该晶体管使器件在全温度范围内的电流消耗小于35μA，且与输出电流无关。由于P沟道MOSFET传输晶体管无需基极电流（与传统双极线性稳压器的PNP晶体管不同），因此电源电流保持较低。此外，当输入 - 输出电压差较小时，内部P沟道MOSFET不会像饱和PNP晶体管那样产生过大的基极电流损耗。

商品特性

500mA输出电流，具备折返式限流功能
高功率（1.8W）8引脚SO封装
双模式工作：固定输出或1.25V至11V可调输出
宽输入电压范围（2.7V至11.5V）
内置500mA P沟道传输晶体管
典型静态电流15μA
关断模式电流2μA（最大值）
热过载保护
反向电流保护

应用领域

5V和3.3V稳压器
1.25V至11V可调稳压器
电池供电设备
寻呼机和手机
便携式仪器
太阳能供电仪器

数据手册PDF

放大查看下载PDF

交货周期

订货5-7个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定；可调
	工作电压	11.5V
	输出电压	3.3V；1.25V~11V
	输出电流	500mA
	电源纹波抑制比(PSRR)	-
	压差	240mV@(200mA)

	属性	参数值
	静态电流(Iq)	35uA
	噪声	250uVrms
	特性	过流保护；热关断；过热保护
	工作温度	0℃~+70℃@(Ta)
	输出极性	正极
	输出通道数	1
