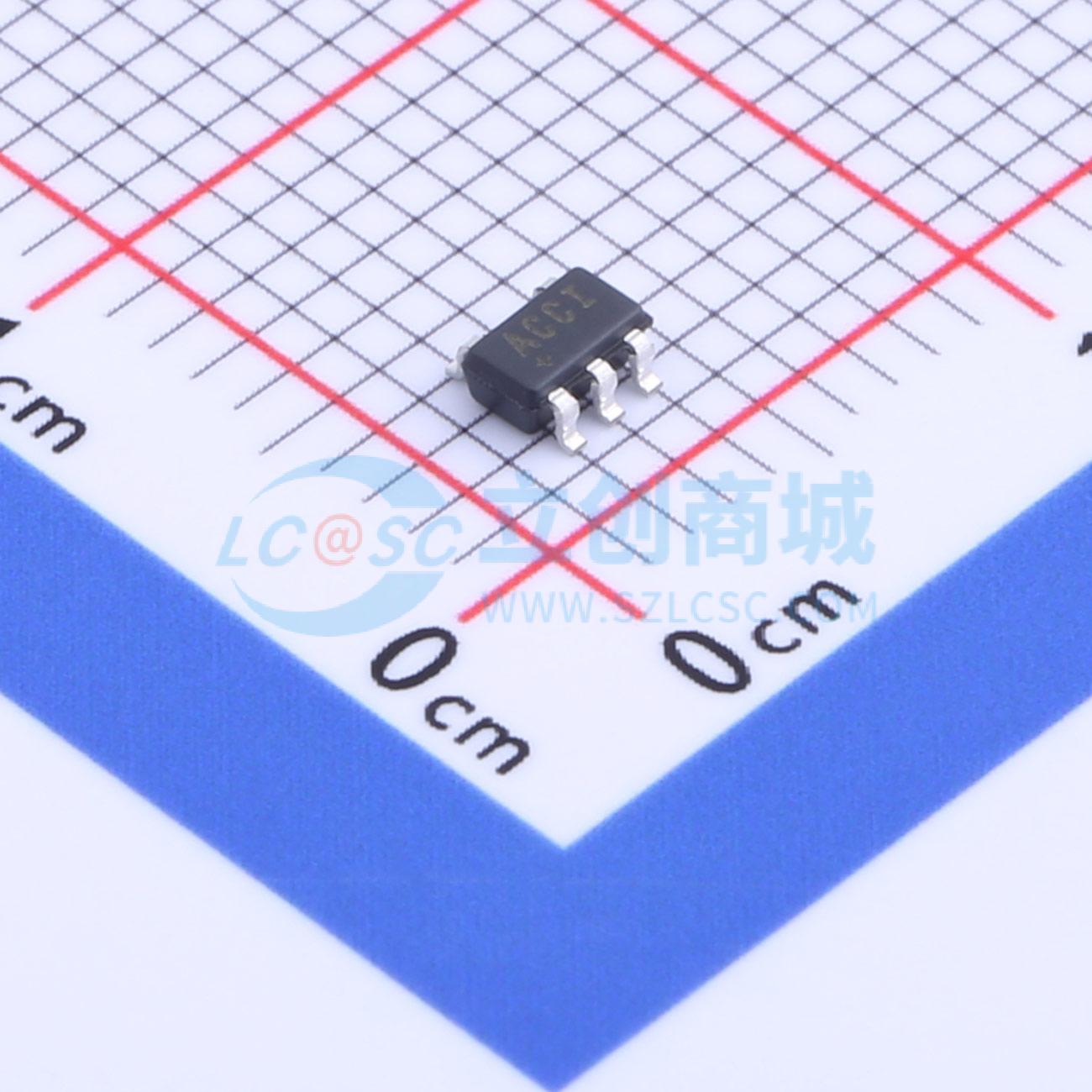

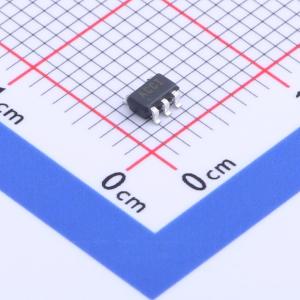

温馨提醒：图片仅供参考，商品以实物为准
MAX4250EUK+T
UCSP，单电源，低噪声，低失真，轨到轨运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UCSP封装、单电源、低噪声、低失真、满摆幅运算放大器
- 商品型号
- MAX4250EUK+T
- 商品编号
- C2682639
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 0.1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.1pA | |
| 噪声密度(eN) | 8.9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 115dB | |
| 静态电流(Iq) | 420uA | |
| 输出电流 | 68mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.4V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.2V；1.2V~2.75V |
商品概述
MAX4249–MAX4257低噪声、低失真运算放大器提供轨到轨输出，可在低至2.4V的单电源下工作。每款放大器的静态电源电流为400μA，具有超低失真（0.0002%总谐波失真）、低输入电压噪声密度（7.9nV/√Hz）和低输入电流噪声密度（0.5fA/√Hz）。这些特性使该器件成为需要低失真和/或低噪声的便携式/电池供电应用的理想选择。
商品特性
- 提供节省空间的UCSP、SOT23和μMAX封装
- 低失真：0.0002%总谐波失真（1k负载）
- 每款放大器的静态电源电流为400μA
- 单电源2.4V至5.5V供电
- 输入共模电压范围包含地
- 10k负载时，输出摆幅距轨电压8mV以内
- 3MHz增益带宽积，单位增益稳定（MAX4250–MAX4254）
- 22MHz增益带宽积，Δv ≥ 10V/V时稳定（MAX4249/MAX4255/MAX4256/MAX4257）
- 出色的直流特性：失调电压VOS = 70μV，偏置电流IBIAS = 1pA，大信号电压增益 = 116dB
- 低功耗关断模式可将电源电流降至0.5μA，使输出处于高阻态
- 可驱动400pF容性负载
应用领域
- 无线通信设备
- 功率放大器控制
- 便携式/电池供电设备
- 医疗仪器
- 模数转换器缓冲器
- 数字秤/应变计
