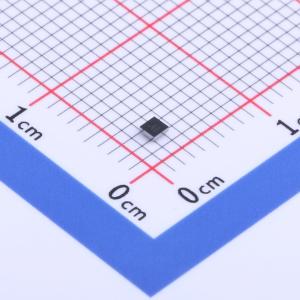

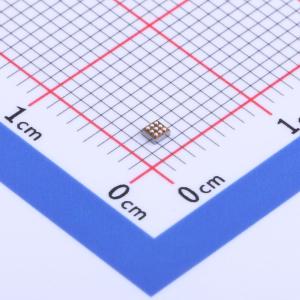

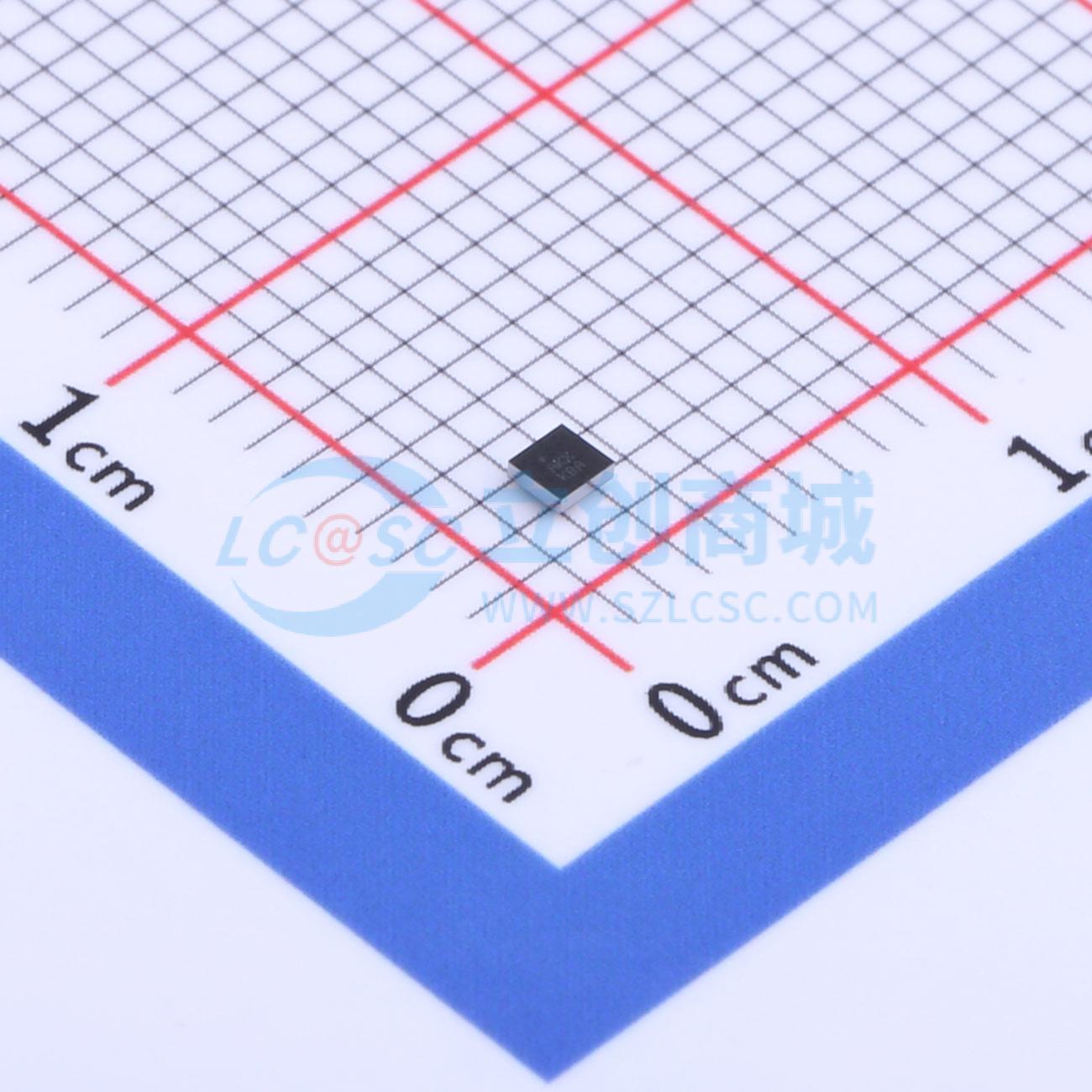

MAX17055EWL+T

低功耗7uA操作电流电池电量计

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 7μA 1-电池燃料计与ModelGauge m5 EZ，业界最低的IQ燃料计与ModelGauge m5 EZ消除电池特性
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX17055EWL+T
商品编号: C2682627
商品封装: BGA-9(1.4x1.5)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

MAX17055是一款工作电流低至7μA的电量计，采用了美信（Maxim）的ModelGauge m5 EZ算法。ModelGauge m5 EZ算法无需对电池进行特性表征，简化了与主机软件的交互，使电量计的实现变得简单。该算法强大稳健，能适应大多数锂电池和应用场景中的电池差异。

ModelGauge m5 EZ算法将库仑计数器的短期精度和线性度与基于电压的电量计的长期稳定性相结合，并进行温度补偿，提供了业界领先的电量计精度。MAX17055可自动补偿电池老化、温度和放电速率的影响，能精确提供电池的充电状态（SOC，以百分比表示）和剩余容量（以毫安时mAh为单位）。当电池接近放空的临界区域时，ModelGauge m5算法会启动特殊补偿，消除所有误差。它还提供了三种报告电池老化情况的方法：容量衰减、电池内阻增加和循环里程计数。

MAX17055可精确测量电流、电压和温度。电池组的温度可通过内部温度测量或外部热敏电阻进行测量。通过双线I2C接口可访问数据和控制寄存器。

MAX17055提供两种封装形式：超小型、无铅的0.4mm间距、1.4mm×1.5mm、9引脚晶圆级封装（WLP）和2mm×2.5mm、10引脚薄型双侧引脚扁平无铅封装（TDFN）。

商品特性

ModelGauge m5 EZ算法
轻松实现高性能，无需特性表征
对电池差异有强大的适应性
消除接近放空电压时的误差
消除库仑计数器的漂移
对电流、温度和电池老化进行补偿
无需放空、充满或闲置状态
低至7μA的工作电流
宽范围的检测电阻：1mΩ至1000mΩ，支持PCB金属检测
温度补偿
支持锂离子电池及其变体，包括磷酸铁锂（LiFePO4）电池
±1°C内部温度测量或热敏电阻测量
动态功率估算：放电过程中的功率能力
剩余放电时间和充满时间估算：恒功率或恒流模式
预测理论负载下的剩余容量
精密测量系统：无需校准
电压、SOC、温度、电流和1% SOC变化的报警指示

应用领域

可穿戴设备、智能手表
智能手机
平板电脑、二合一笔记本电脑
蓝牙耳机
健康与健身监测设备
数码相机、摄像机和运动相机
医疗设备
手持电脑和终端
无线音箱
家庭和楼宇自动化、传感器
便携式游戏机
玩具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	电池管理
	芯片类型	监测芯片
	工作电压	2.3V~4.9V
	最大充电电流	-
	充电饱和电压	-
	放电截止电压	-

	属性	参数值
	电池类型	锂电池；磷酸铁锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	7uA
	接口类型	I2C
