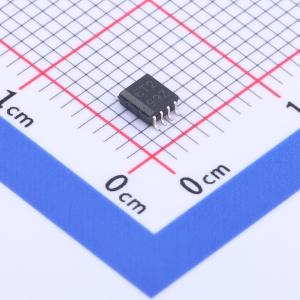

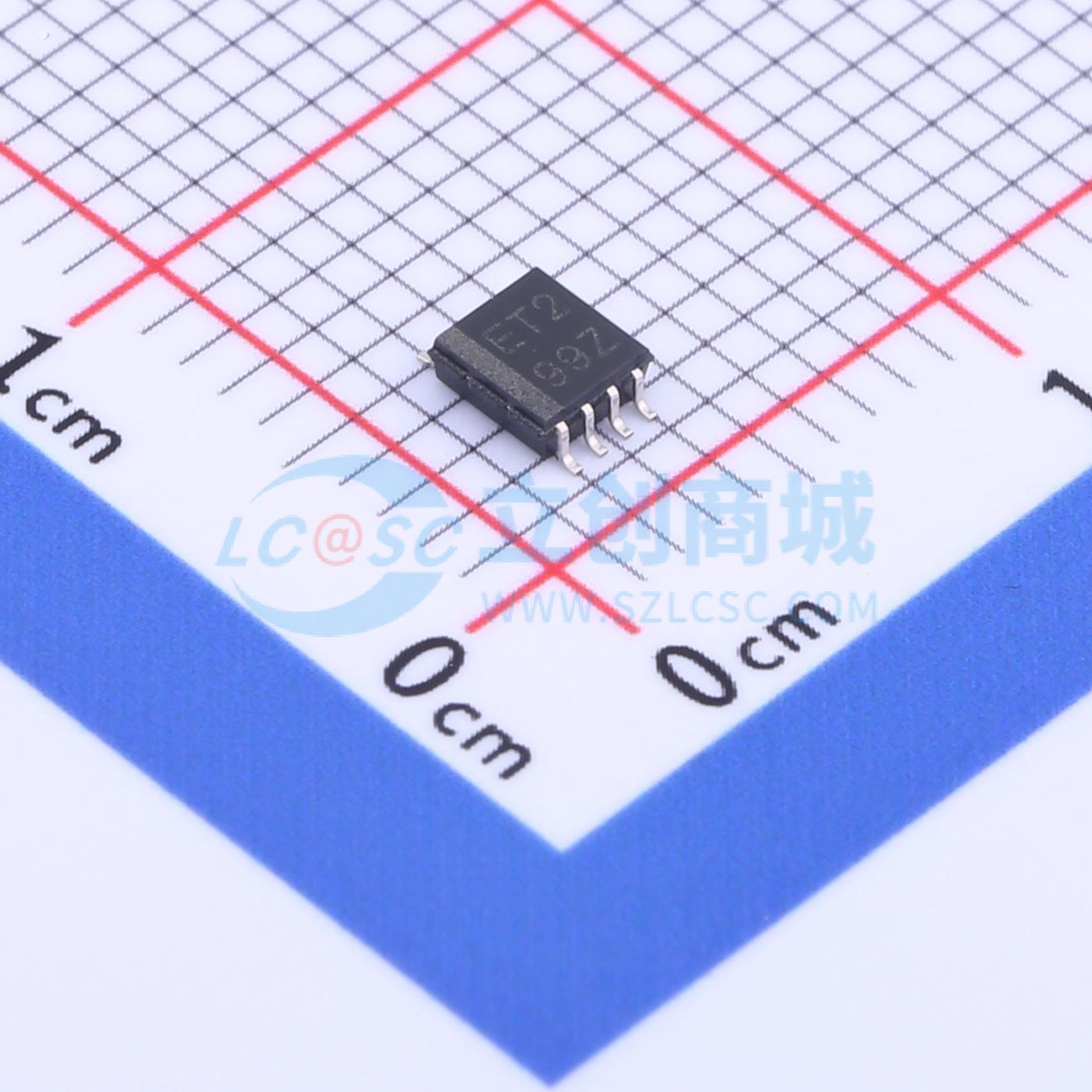

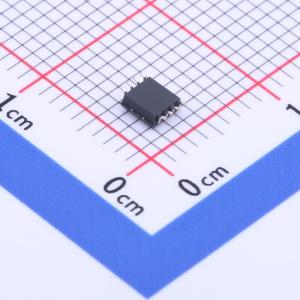

SN74AVCH2T45DCTR

这款2位同相总线收发器使用两个独立的可配置电源轨。A端口用于跟踪 VCCA，可支持1.2V至3.6V范围内的任何电源电压。B端口用于跟踪 VCCB，可支持1.2V至3.6V范围内的任何电源电压。因此可在1.2V、1.5V、1.8V、2.5V和3.3V电压节点之间进行通用的低压双向转换和电平转换。

SN74AVCH2T45旨在实现两条数据总线间的异步通信。方向控制（DIR引脚）输入的逻辑电平会激活B端口或A端口输出。当B端口输出被激活时，此器件将数据从A总线发送到B总线，而当A端口输出被激活时，此器件将数据从B总线发送到A总线。

SN74AVCH2T45具备有源总线保持电路会将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路上使用上拉或下拉电阻。

该器件专用于使用loff的局部断电应用。loff电路可禁用输出，以防在器件断电时电流回流对器件造成损坏。VCC隔离特性可确保当任一 VCC输入接地时，两个输出都处于高阻抗状态。上电侧的总线保持电路始终保持有效状态。

有源总线保持电路会将未使用或未驱动的输入保持在有效逻辑状态。NanoFree封装技术是IC封装概念的一项重大突破，它将硅晶片用作封装。

• 采用NanoFree封装
• VCC隔离
• 2轨设计
• I/O可承受4.6V的电压
• 局部省电模式运行
• 总线保持数据输入
• 最大数据速率：
  • 500Mbps（1.8V至3.3V）
  • 320Mbps（<1.8V至3.3V）
  • 320Mbps（电平转换至2.5V或1.8V）
  • 280Mbps（电平转换至1.5V）
  • 240Mbps（电平转换至1.2V）
• 闩锁性能超过100mA，符合JESD78II类规范的要求
• ESD保护性能超过JESD22规范要求

• 智能手机
• 服务器
• 台式计算机和笔记本电脑
• 其他便携式设备
