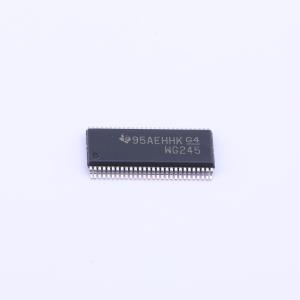

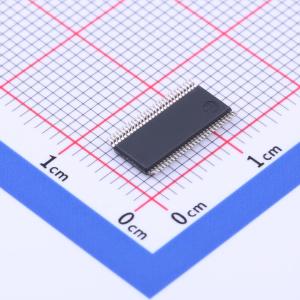

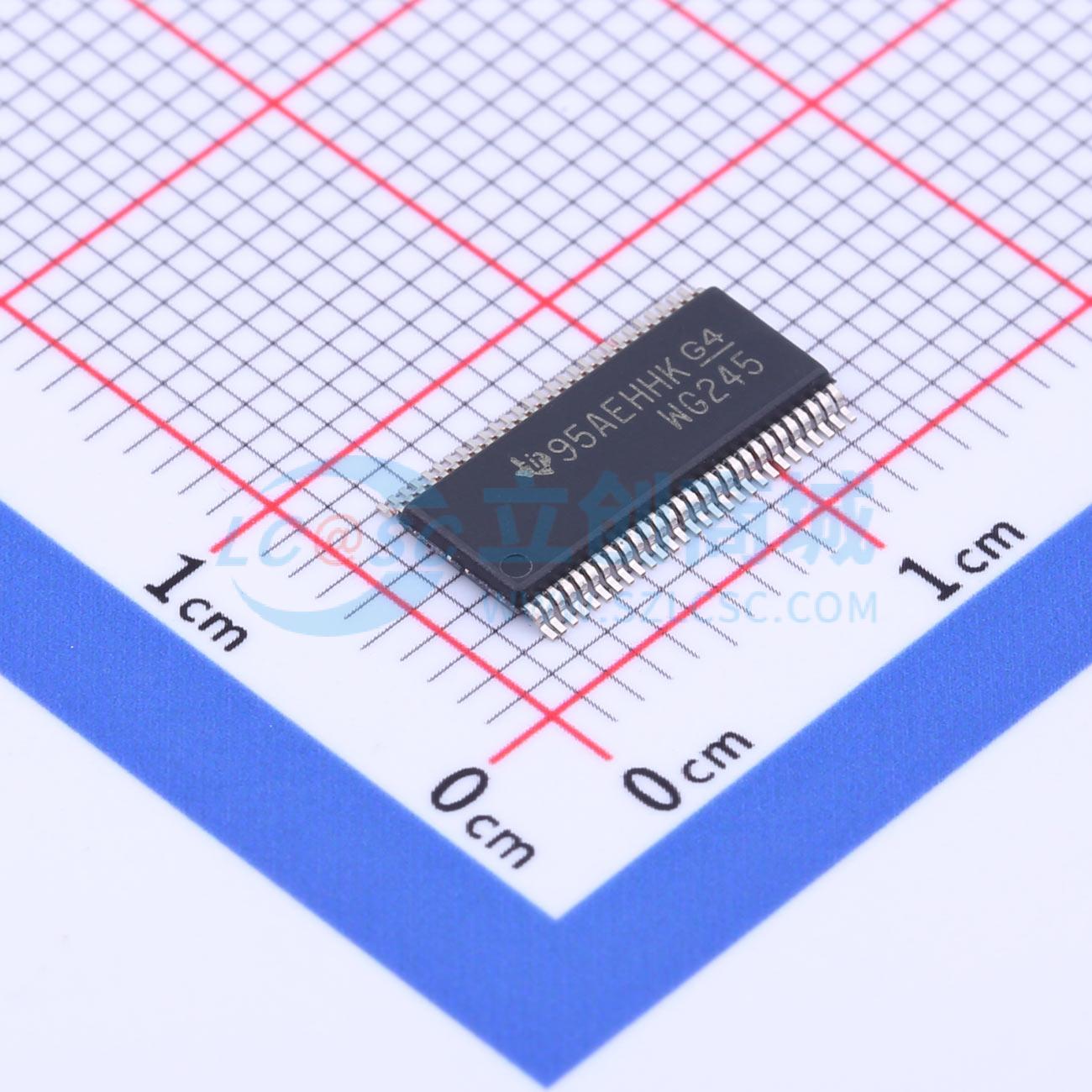

SN74AVC20T245DGVR

具备可配置电压转换及三态输出的20位双电源总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AVC20T245 具有可配置电压转换和 3 态输出的 20 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74AVC20T245DGVR
商品编号: C2681998
商品封装: TVSOP-56
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SN74AVC20T245是一款20位同相总线收发器，采用两个独立可配置电源轨，可实现不同低压节点之间的双向电压转换，设计用于数据总线之间的异步通信，可根据方向控制输入的逻辑电平选择数据传输方向，支持从A总线传输到B总线或从B总线传输到A总线，可通过输出使能输入禁用输出以实现总线隔离，控制输入由VCCA供电，支持部分掉电工作模式。

商品特性

控制输入高电平/低电平以VCCA电压为基准
具备VCC隔离功能，若任一VCC输入接地，两个端口都处于高阻态
耐过压输入输出支持混压模式数据通信
完全可配置双轨设计，每个端口可在1.2V~3.6V全电源电压范围工作
Ioff功能支持部分掉电模式操作
输入输出端口耐受4.6V电压
VCCA与VCCB支持设置范围为1.4V~3.6V，最低可在1.2V电压下正常工作
A端口跟踪VCCA电压，B端口跟踪VCCB电压，两个端口均可接受1.2V~3.6V范围内任意电源电压，支持1.2V、1.5V、1.8V、2.5V、3.3V任意电压节点之间的通用低压双向转换
不同转换场景下最高数据速率：1.8V~3.3V转换为380Mbps，低于1.8V到3.3V转换为260Mbps，转换到2.5V为260Mbps，转换到1.8V为210Mbps，转换到1.5V为120Mbps，转换到1.2V为100Mbps
闭锁性能超过100mA，符合JESD 78 II类规范
ESD防护符合JESD 22规范，人体模型可达8000V，机器模型可达200V，充电器件模型可达1000V
为保证上下电过程中保持高阻态，输出使能端需通过上拉电阻连接至VCC，电阻最小阻值由驱动器的灌流能力决定
最大额定参数：电源电压范围为-0.5V~4.6V，输入电压范围、高阻/掉电状态输出电压范围均为-0.5V~4.6V，工作状态输出电压范围A端口为-0.5V~VCCA+0.5V，B端口为-0.5V~VCCB+0.5V；输入钳位电流-50mA，输出钳位电流-50mA，连续输出电流±50mA，VCCA、VCCB与GND连续电流±100mA；存储温度范围-65℃~150℃
不同封装热阻抗：DGG封装64℃/W，DGV封装48℃/W，GQL/ZQL封装42℃/W

应用领域

不同电压等级的数据总线异步通信
混合电压系统的低压双向电压转换

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.2V~3.6V
	元件数	-

	属性	参数值
	每个电路通道数	10
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	-
