LM3535 设备是一款高度集成的 LED 驅動器，能够并行驱动 8 个 LED，适用于大屏幕显示应用。独立的 LED 控制允许选择 6 个主显示 LED 中的一部分用于部分照明应用。除了主要的 6 个 LED 组外，LM3535 还能够驱动另外 2 个独立控制的 LED 以支持指示灯应用。

LED 驱动电流源被分成三个独立控制的组。主组可以配置为驱动多达六个 LED，用于手机主显示屏。B 组和 C 组用于驱动次级显示屏、键盘和指示 LED。所有 LED 电流源都可以独立地开启和关闭，从而提供灵活性以满足不同的应用需求。

LM3535 提供多区域环境光感应功能，可以在环境光线条件变化时自动控制背光强度。还提供了一个 PWM 输入，使用户能够根据显示内容动态调整背光强度。

LM3535 通过在增益为 3/2 或直通模式下操作电荷泵来实现高效工作，无需使用电感器。根据 LED 正向电压选择合适的增益，以在整个输入电压范围内最大化效率。

LM3535 采用小巧的 20 引脚、0.4 mm 间距薄型 DSBGA 封装。

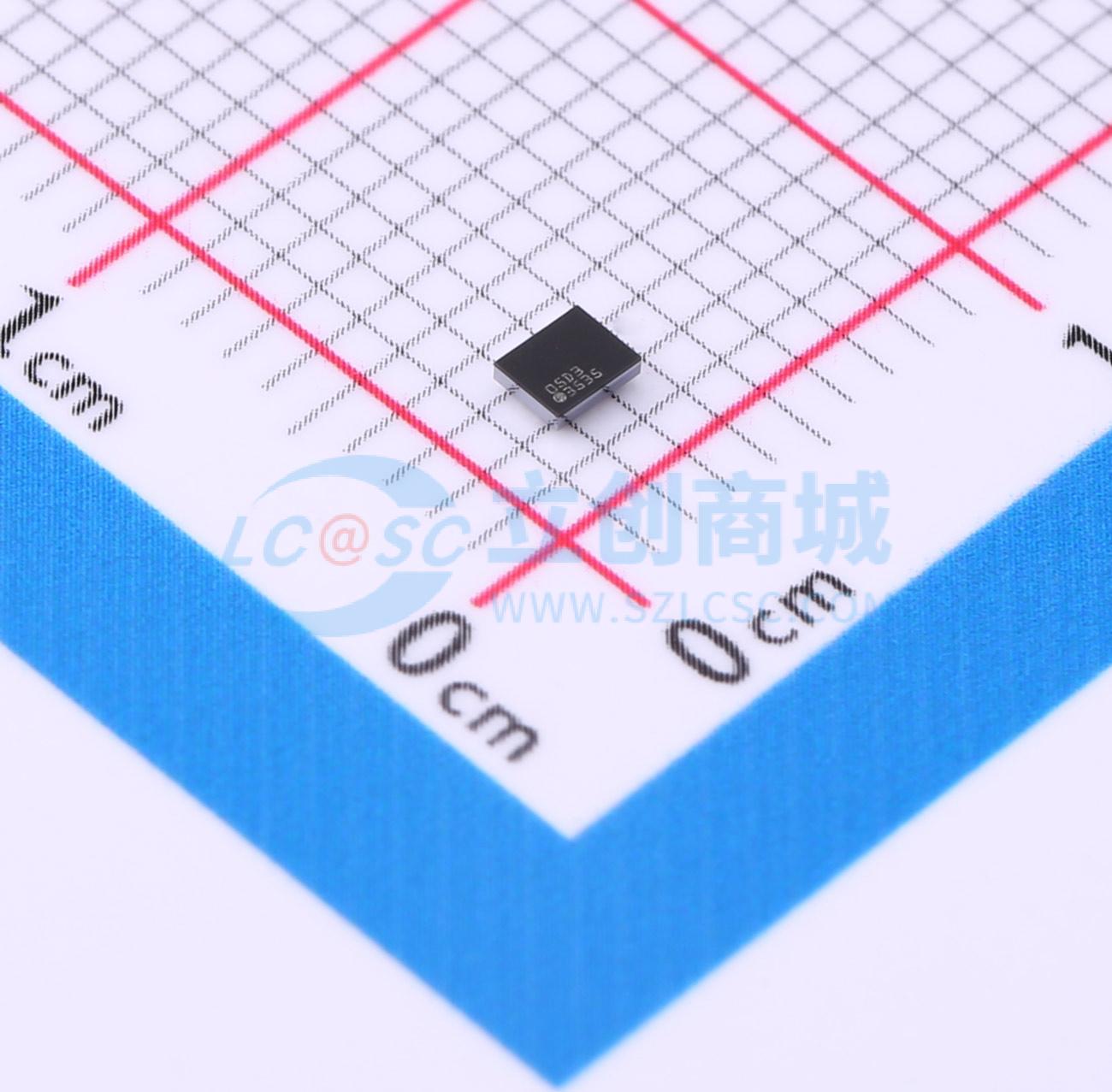

LM3535TMX/NOPB

商品参数
