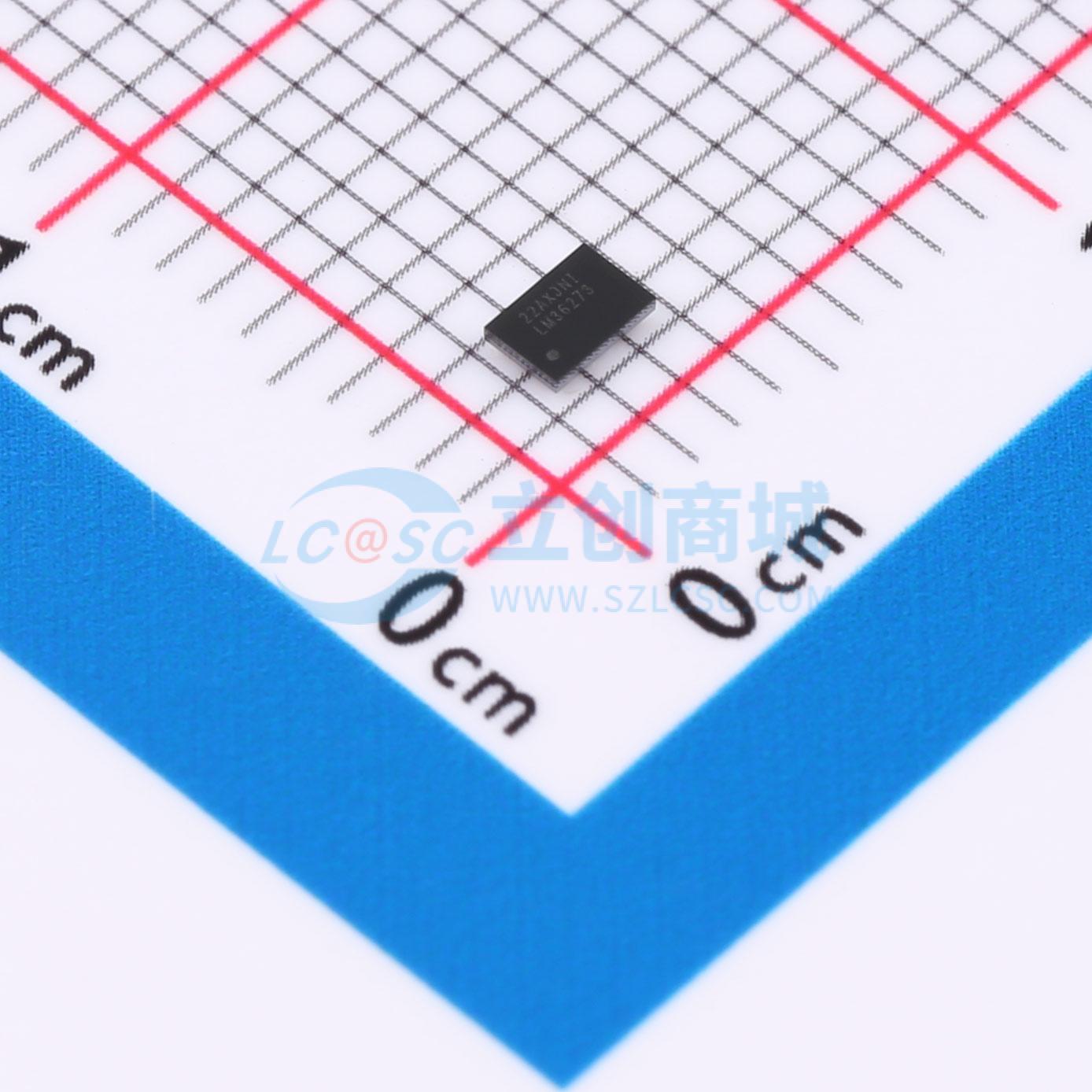

温馨提醒：图片仅供参考，商品以实物为准
LM36273YFFR
三通道LCD背光驱动器，具有集成偏置电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM36273 三通道 LCD 背光和偏置电源
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM36273YFFR
- 商品编号
- C2678796
- 商品封装
- DSBGA-24
- 包装方式
- 编带
- 商品毛重
- 0.185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5V | |
| 开关频率 | 250kHz~1MHz | |
| 通道数 | 3 | |
| 输出电压 | 29V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 30mA | |
| 调光 | PWM；I2C | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 1% |
商品概述
LM36273 是一款集成式三通道WLED 驱动器及LCD偏置电源。拥有超紧凑外形、高效率、高集成度和可编程性等特性，适用于各种应用，无需更换硬件，能最大限度地减小整体解决方案尺寸。 背光升压转换器可提供电源以偏置三个并联LED 串，总输出电压最高可达29V。11 位LED 电流可通过I²C 总线进行编程，并且/或者可通过介于60μA 和30mA 之间的逻辑电平PWM 输入进行控制。每个LED 串均可单独使能或禁用，实现区域调光功能。采用4.7μH 到15μH 的电感即可高效操作背光升压转换器，优化效率和解决方案尺寸。 LCD 偏置升压转换器为正低压降稳压器(LDO) 和反向电荷泵供电。正负偏置电源均提供了可编程的输出电压（±4V 到±6.5V，步长为50mV ）以及高达±80mA 的电流能力。自动排序功能可通过编程设定从正到负偏置激活的延迟，并且具有附加的可编程电压转换率控制。凭借两种唤醒模式，两个偏置输出可通过单一外部信号进行控制，并且能够以超低的静态电流消耗保持工作状态。
商品特性
- 可驱动多达三个并联的白色发光二极管(LED) 串（VOUT最大值为29V）
- 11 位指数和线性调光控制
- 脉宽调制(PWM) 和I²C 亮度控制
- 采用4.7μH 到15μH 电感的背光操作
- 背光和液晶显示屏(LCD) 偏置效率高达92%
- 可编程LCD 偏置电压（±4V 到±6.5V，分辨率为50mV），每个输出的电流高达80mA
- 60μA 到30mA 范围内的LED 电流匹配度为0.2%
- 60μA 到30mA 范围内的LED 电流精度为1%
- 输入电压范围：2.7V 至5V
应用领域
- LED 数最多可达24 个的LCD 面板
- 智能手机
- 平板电脑和游戏平板电脑
- 家庭自动化面板
