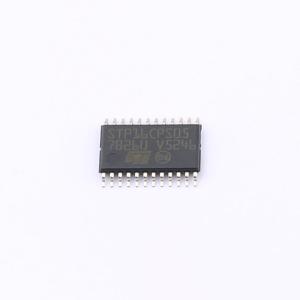

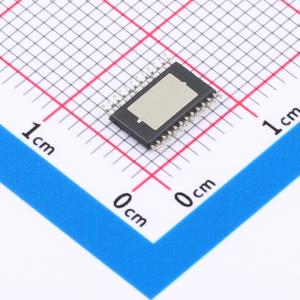

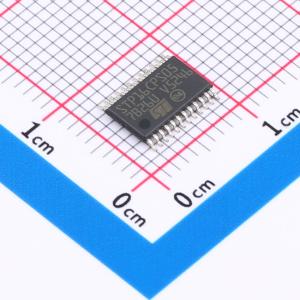

STP16CPS05XTTR

低电压16位恒流LED灌电流驱动器，具备自动节能功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有自动节能功能的低压16位恒定电流LED灌驱动器
品牌名称: ST(意法半导体)
商品型号: STP16CPS05XTTR
商品编号: C2678524
商品封装: TSSOP-24-EP
包装方式: 编带
商品毛重: 0.312克(g)

商品参数

商品概述

STP16CPS05是一款单片、低电压、低电流的16位功率移位寄存器，专为LED面板显示器设计。STP16CPS05包含一个16位串行输入、并行输出的移位寄存器，该寄存器为一个16位D型存储寄存器提供数据。在输出级，16个稳压电流源提供5 mA至100 mA的恒定电流来驱动LED。自动电源关闭和自动电源开启功能使该器件无需任何外部干预即可节省功耗。输出电流建立时间为40 ns（典型值），从而提高了系统性能。通过使用外部电阻调节STP16CPS05的输出电流，可以控制LED的亮度。STP16CPS05保证了20 V的输出驱动能力，允许用户串联更多的LED。30 MHz的高时钟频率使该器件适用于高数据速率传输。3.3 V的电源电压在与3.3 V微控制器接口的应用中非常有用。

商品特性

低至3 V的低压电源
16个恒定电流输出通道
通过外部电阻调节输出电流
串行数据输入/并行数据输出
若锁存器上未检测到有效数据，自动节能功能可将静态电流降至最低
可由3.3 V微控制器驱动
输出电流：5 - 100 mA
最大时钟频率30 MHz
ESD保护：2 KV HBM、200 V MM

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3V~5.5V
	开关频率	30MHz
	通道数	16
	输出电压	20V

	属性	参数值
	输出电流	100mA
	特性	过温保护(OTP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	恒流精度	5%
