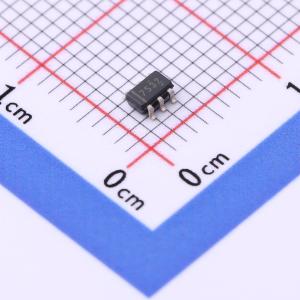

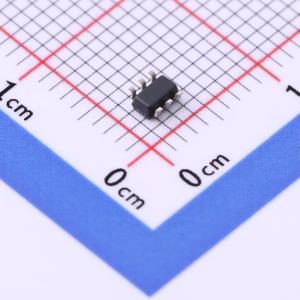

UCC27532DBVR

2.5A和5A，35V最大值VDD场效应晶体管（FET）和绝缘栅双极晶体管(IGBT）单栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有 8V UVLO、35V VDD、CMOS 输入和分离输出的 2.5A/5A 单通道栅极驱动器 6-SOT-23 -40 to 140
品牌名称: TI(德州仪器)
商品型号: UCC27532DBVR
商品编号: C2677173
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

UCC27532是一款单通道、高速、栅极驱动器，可借助于高达2.5A源电流和5A灌电流（非对称驱动）来有效驱动MOSFET和IGBT电源开关。强劲的非对称驱动中的吸收能力提升了抗寄生米勒(Miller)接通效应的能力。UCC27532器件还特有一个分离输出配置，在此配置中栅极驱动电流从OUTH引脚拉出并从OUTL引脚被灌入。这个独特的引脚安排使得用户能够分别在OUTH和OUTL引脚上采样独立的接通和关闭电阻器并且能很轻易地控制开关的转换率。此驱动器具有轨到轨驱动能力和典型值为17ns的极小传播延迟。 UCC27532DBV具有CMOS输入阀值，此阀值在VDD低于或等于18V时介于比VDD高55%的电压值与比VDD低45%的电压值范围内。当VDD高于18V时，输入阀值保持在其最大水平上。此驱动器具有支持固定TTL兼容阀值的EN引脚。EN被内部上拉；将EN下拉为低电平禁用驱动器，而将其保持打开可提供正常运行。EN引脚可被用作一个额外输入，其性能与IN引脚一样。将驱动器的输入引脚保持开状态将把输出保持为低电平。 VDD引脚上的内部电路提供一个欠压闭锁功能，此功能在VDD电源电压处于运行范围内之前将输出保持为低电平。 UCC27532驱动器采用6引脚标准SOT - 23 (DBV)封装。此器件具有 - 40°C至140°C的宽运行温度范围。

商品特性

低成本栅极驱动器（为驱动FET和IGBT的最佳解决方案）
离散晶体管对驱动的出色替代产品（提供与控制器的简便对接）
CMOS兼容输入逻辑阀值（在VDD大于18V是变为固定值）
分离输出可实现独立接通和关闭调整
由固定TTL兼容阀值启用
18V VDD时的高2.5A源电流和5A灌峰值驱动电流
从10V到高达35V的宽VDD范围
能够耐受比接地最多低5V的直流(DC)电压的输入引脚
当输入悬空或VDD欠压闭锁(UVLO)期间，输出保持低电平
快速传播延迟（典型值17ns）
快速上升和下降时间（1800pF负载时的典型值分别为15ns和7ns）
欠压闭锁(UVLO)
被用作高侧或低侧驱动器（如果采用适当的偏置和信号隔离设计）
低成本、节省空间的6引脚DBV（小外形尺寸晶体管(SOT)-23）封装
运行温度范围 - 40°C至140°C

应用领域

开关模式电源
直流(DC)到DC转换器
太阳能逆变器、电机控制、不间断电源(UPS)
混合动力车(HEV)和电动车辆(EV)充电器
家用电器
可再生能源功率转换
SiC FET转换器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	5A
	拉电流(IOH)	2.5A
	工作电压	10V~32V
	上升时间(tr)	15ns

	属性	参数值
	下降时间(tf)	7ns
	传播延迟 tpLH	17ns
	传播延迟 tpHL	17ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+140℃
	输入高电平(VIH)	8.8V~10V
	输入低电平(VIL)	6.7V~7.9V
