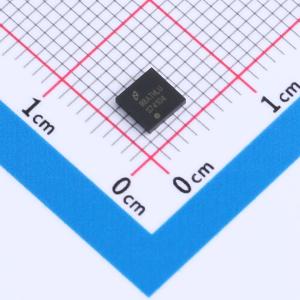

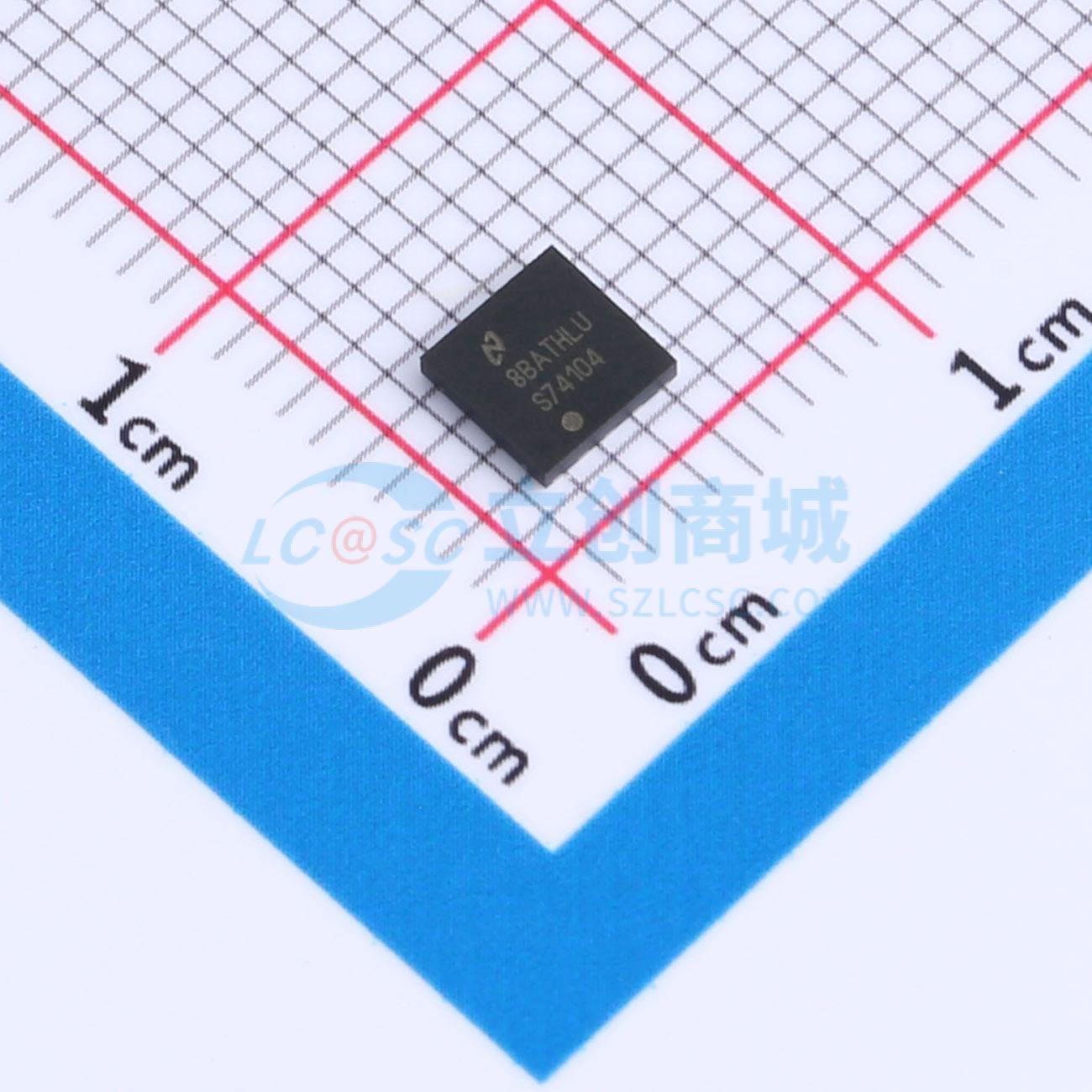

温馨提醒：图片仅供参考，商品以实物为准

SM74104SDX/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SM74104 具有 8V UVLO 和自适应延迟的 1.8A、100V 半桥栅极驱动器
品牌名称: TI(德州仪器)
商品型号: SM74104SDX/NOPB
商品编号: C2677238
商品封装: WSON-10-EP(4x4)
包装方式: 编带
商品毛重: 0.78克(g)

商品参数

商品概述

SM74104高压栅极驱动器设计用于驱动采用同步降压配置的高侧和低侧N沟道MOSFET。该悬空高侧驱动器能够在高达100V的电源电压下工作。高侧和低侧栅极驱动器由单个输入控制。该器件采用自适应方式来控制每一个状态变化，从而避免发生击穿。除了自适应转换时序之外，还可以添加与外部设置电阻成比例的附加延时。该器件集成了一个高压二极管，用于对高侧栅极驱动自举电容进行充电。稳健可靠的电平转换器同时拥有高运行速度和低功耗特性，并且可提供从控制逻辑到高侧栅极驱动器的干净电平转换。该器件在低侧和高侧电源轨上提供了欠压锁定功能。

商品特性

可再生能源等级
可驱动高侧和低侧N沟道金属氧化物半导体场效应晶体管(MOSFET)
具有可编程附加延迟的自适应上升沿和下降沿
单输入控制
自举电源电压高达118VDC
短暂关断传播延迟（典型值为25ns）
可以15ns的上升和下降时间驱动1000pF负载
电源轨欠压锁定

应用领域

电流反馈推挽式电源转换器
高电压降压稳压器
有源钳位正激电源转换器
半桥和全桥转换器

优惠活动

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.8A

	属性	参数值
	拉电流(IOH)	1.6A
	工作电压	9V~14V
	上升时间(tr)	600ns
	下降时间(tf)	15ns
	工作温度	-40℃~+125℃
