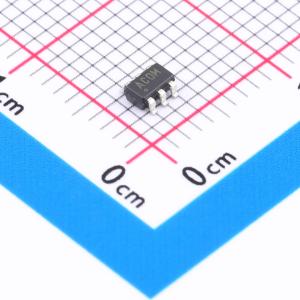

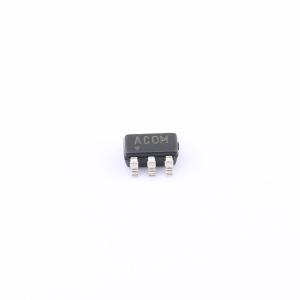

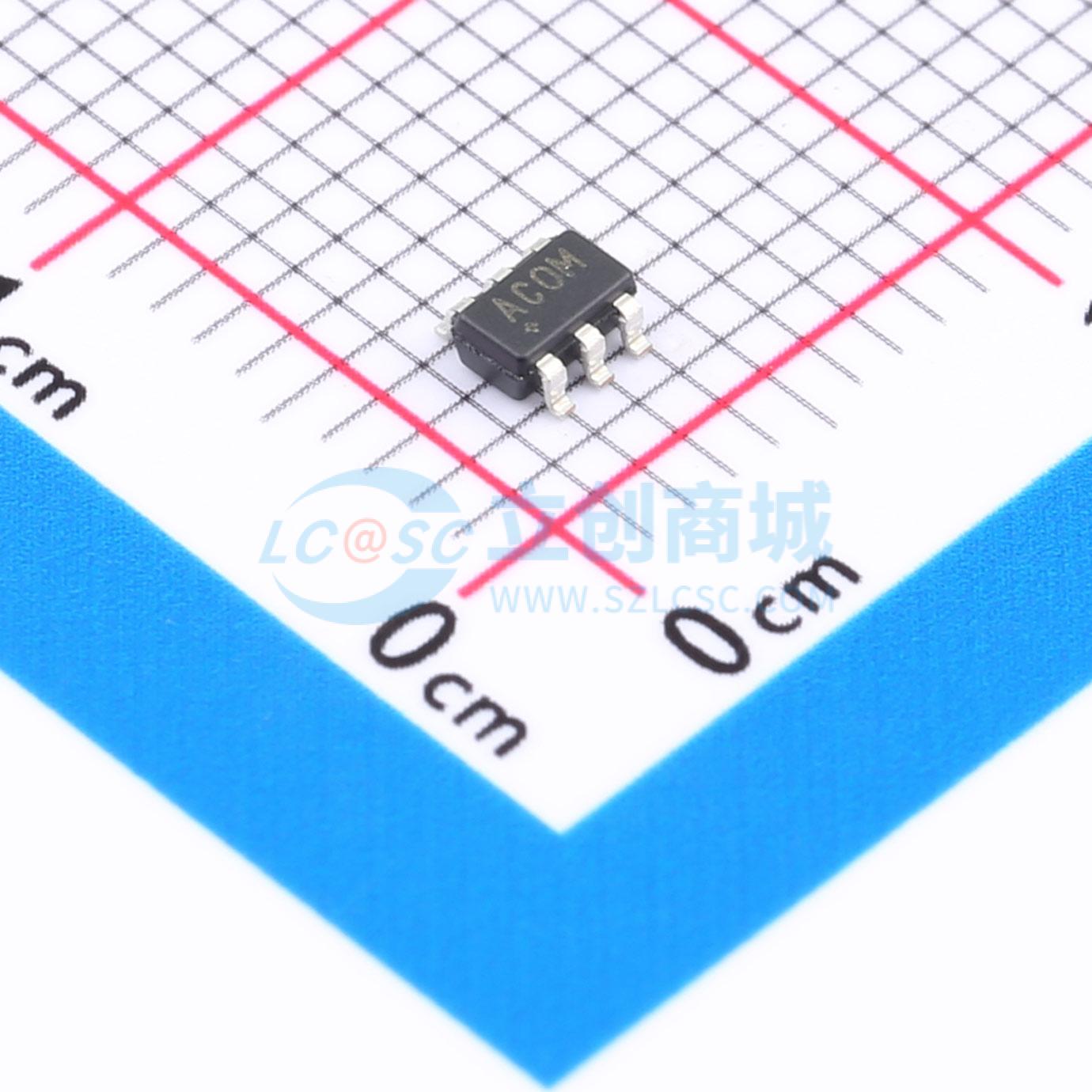

温馨提醒：图片仅供参考，商品以实物为准
MAX15054AUT+T
MAX15054AUT+T
- 描述
- 高边MOSFET驱动器，用于HB LED驱动器和DC-DC应用、高压、高边FET驱动器，为汽车等HB LED应用提供独特、理想的驱动方案
- 商品型号
- MAX15054AUT+T
- 商品编号
- C2677203
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 2.5A | |
| 工作电压 | 4.6V~5.5V | |
| 上升时间(tr) | 18ns | |
| 下降时间(tf) | 16ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
MAX15054 n沟道MOSFET驱动器可在高压、大电流应用中控制外部高端MOSFET。该驱动器的工作电源电压范围为4.6V至5.5V，仅消耗300μA电流。
商品特性
- 适用于高压应用的高端n沟道MOSFET驱动器，能够进行高频开关
- 由以地为参考的CMOS逻辑电平信号控制
- 输入到输出的传播延迟极短（典型值为12ns）
- 具备高压工作能力和高源/灌电流能力
- 非常适合与美信其他LED驱动器产品配套使用
- 采用行业标准的6引脚SOT23封装
- 工作温度范围为-40℃至+125℃，符合汽车应用要求
- 高端n沟道MOSFET的输入电压最高可达60V，逻辑输入电压最高可达13.5V，且与电源电压无关
- 峰值源电流和灌电流为2A
- 传播延迟为12ns
- 驱动1000pF电容时，上升和下降时间为6ns
- 输入电容低
- 具备低端和高端欠压保护功能
- 允许LED驱动器和DC-DC转换器采用以地为参考的升降压拓扑结构
- 允许多串LED驱动器采用升降压拓扑结构
- 6引脚SOT23封装
应用领域
- 单串和多串高亮度LED驱动器
- LED背光驱动器
- DC-DC转换器（降压、升降压、半桥、全桥）的高端驱动器
