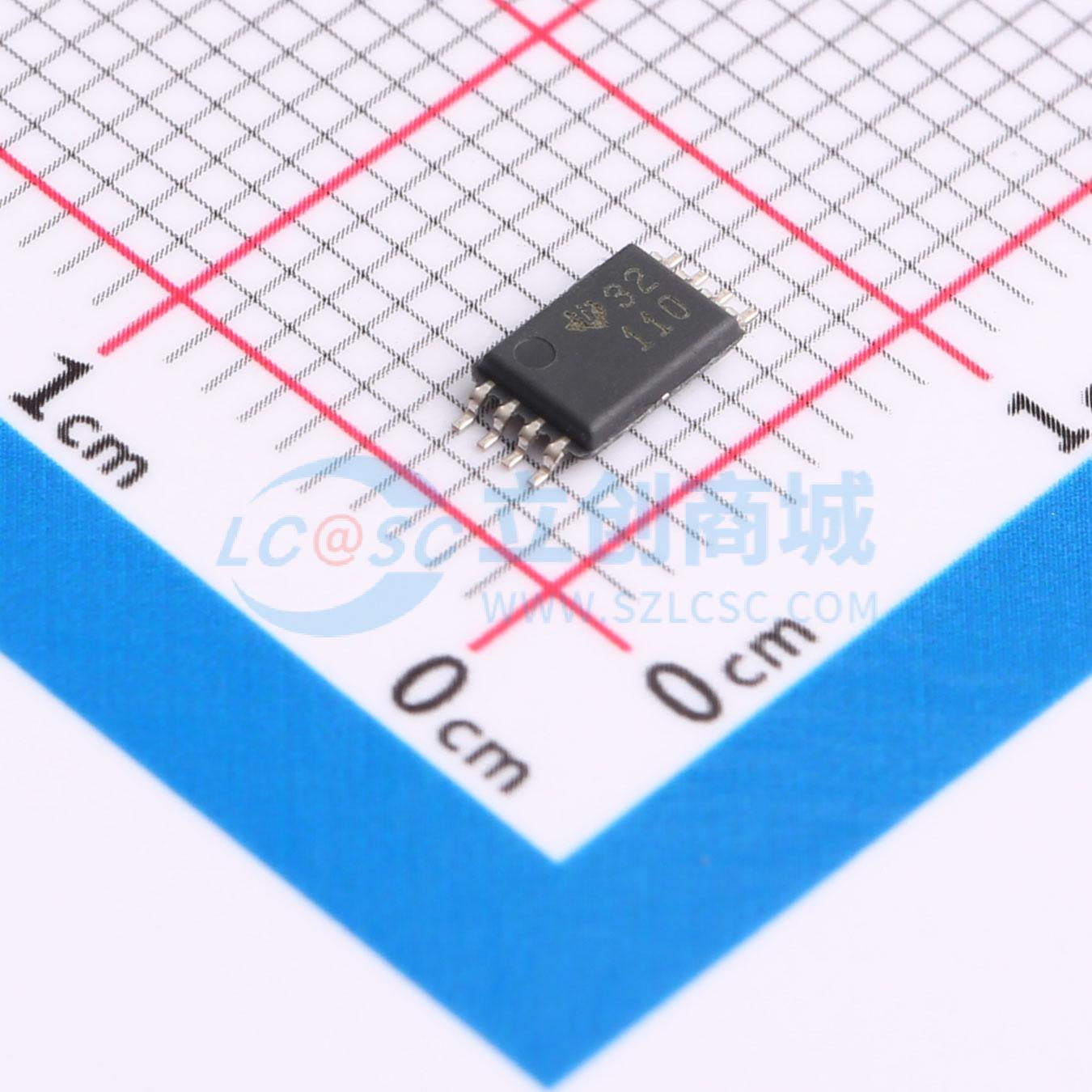

DRV110PWR

DRV110 器件是一款面向电磁阀的PWM 电流控制器。该器件旨在通过良好受控的波形来调节电流，从而减少功率损耗。电磁阀电流快速斜升，可确保正常打开阀门或继电器。最初上升后，电磁阀电流将保持峰值以确保正常运行；此后，电流降至较低的保持水平，以避免过热问题并减少功率损耗。 使用外部电容器设置峰值电流持续时间。可使用外部电阻器单独设置电流斜坡的峰值和保持水平以及PWM频率。如果相应参数的默认值适用于该应用，甚至无需使用外部设置电阻器。 DRV110 器件具有内部齐纳二极管，可将输入电压限制到VZENER，适用于需要较高电源电压的应用。借助内部齐纳二极管，DRV110 允许通过整流器和限流电阻器由120V 和230V 交流电源供电。也可通过此方式调节高直流电压，例如48V。

• 适合高压工作的电源引脚内部齐纳二极管
• 借助整流器和RS 电阻器由120V 和230V 交流电源供电
• 借助RS 电阻器由24V、48V 及更高交流电源供电
• 驱动具有PWM 的外部MOSFET 以控制电磁阀电流
• 用于调节电磁阀电流的外部感应电阻器
• 电磁阀电流快速斜升以确保激活
• 在保持模式下，减少电磁阀电流以降低功耗和热耗散
• 可在外部设置斜坡峰值电流、峰值电流持续时间、维持电流和PWM 时钟频率。还可将这些参数设置为标称值，而无需使用外部组件
• 热关断
• 欠压锁定(UVLO)
• 可选状态输出
• 工作温度范围： -40°C 至 +125°C
• 8 引脚和14 引脚TSSOP 封装选项

• 机电驱动器：电磁阀、阀门、继电器、接触器、开关设备、气动阀
• 大型家电
• 太阳能
• 运输
• 智能电网
• 配电
