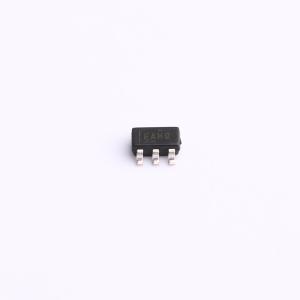

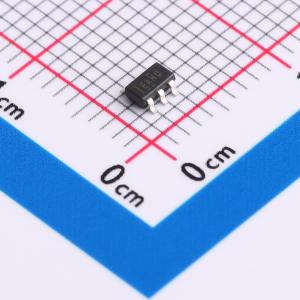

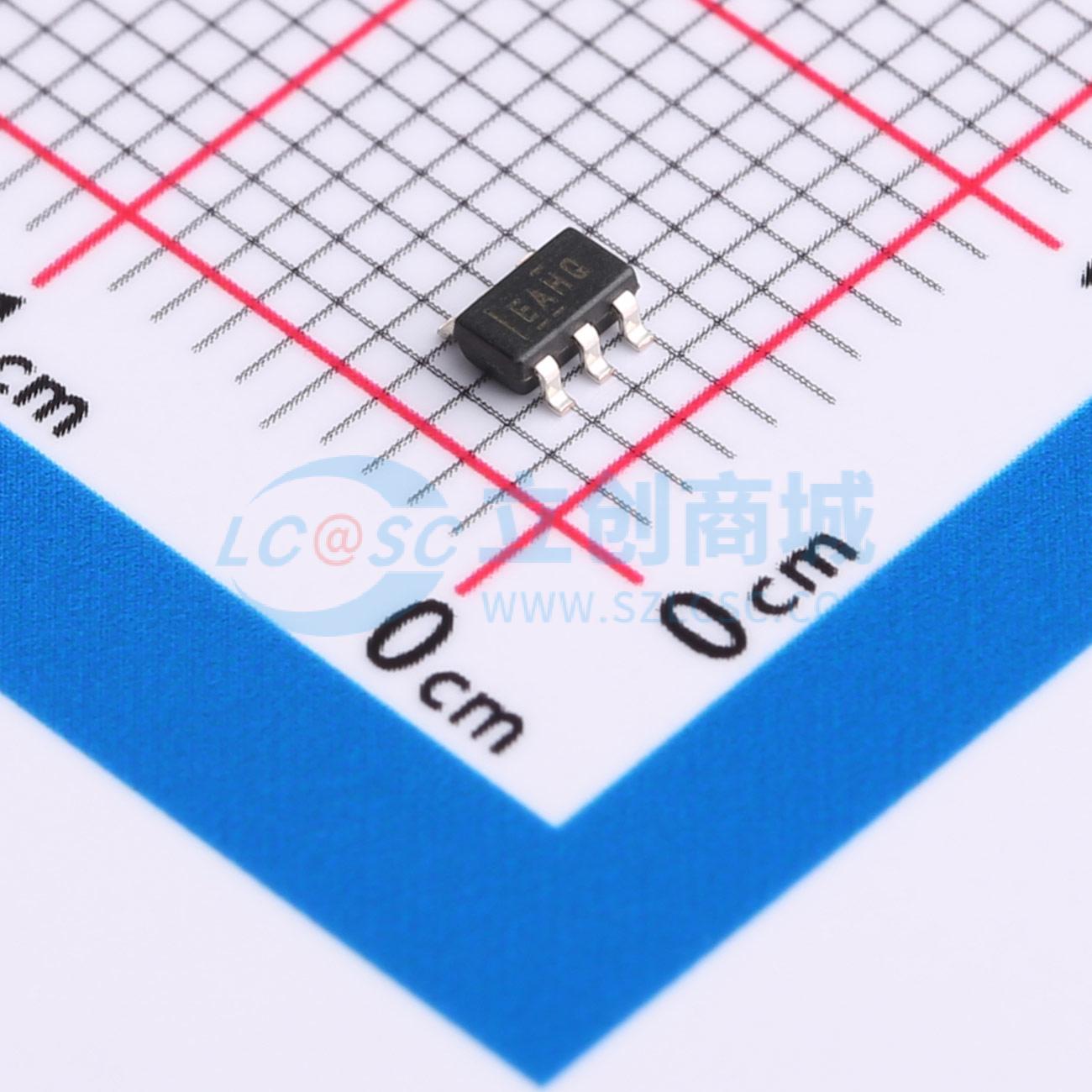

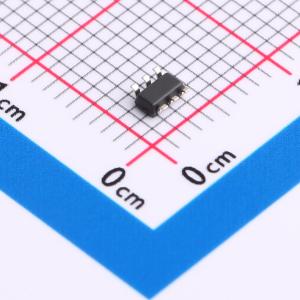

UCC27531QDBVRQ1

UCC27531-Q1是一款单通道、高速、栅极驱动器，可借助于高达2.5A源电流和5A灌电流（非对称驱动）峰值电流来有效驱动金属氧化物半导体场效应晶体管(MOSFET)和IGBT电源开关。强劲的非对称驱动中的吸收能力提升了抗寄生米勒(Miller)接通效应的能力。UCC27531-Q1器件还特有一个分离输出配置，在此配置中栅极驱动电流从OUTH引脚拉出并从OUTL引脚被灌入。这个独特的引脚安排使得用户能够分别在OUTH和OUTL引脚上采用独立的接通和关闭电阻器并且能很轻易地控制开关的转换率。

此驱动器具有轨到轨驱动能力和典型值为17ns的极小传播延迟。

UCC27531-Q1的输入阀值基于与TTL和COMS兼容的低压逻辑电路，此逻辑电路是固定的且与VDD电源电压无关。1V滞后典型值提供出色的抗扰度。

此驱动器具有支持固定TTL兼容阀值的EN引脚。EN被内部上拉；将EN下拉为低电平禁用驱动器，而将其保持打开可提供正常运行。EN引脚可被用作一个额外输入，其性能与IN引脚一样。

将驱动器的输入引脚保持开状态将把输出保持为低电平。驱动器的逻辑运行方式被显示在应用图、时序图和输入与输出逻辑真值表中。

VDD引脚上的内部电路提供一个欠压闭锁功能，此功能在VDD电源电压处于运行范围内之前将输出保持为低电平。

UCC27531-Q1驱动器采用6引脚标准SOT-23 (DBV)封装。此器件在 -40°C至140°C的宽运行温度范围运行。

• 符合汽车应用要求，具有符合AEC-Q100的下列结果：器件温度1级；器件人体模型(HBM)静电放电(ESD)分类等级H2；器件充电器件模型(CDM) ESD分类等级C4B
• 低成本栅极驱动器（为驱动FET和IGBT提供最佳解决方案）
• 离散晶体管对驱动的出色替代产品（提供与控制器的简便对接）
• TTL和CMOS兼容输入逻辑阀值（与电源电压无关）
• 分离输出选项实现打开和关闭电流调节
• 反向和非反向输入配置
• 由固定TTL兼容阀值启用，18V VDD时的高2.5A源电流和2.5A或5A灌峰值驱动电流
• 从10V到高达35V的宽VDD范围
• 能够耐受比接地最多低5V的直流电压的输入和使能引脚
• 当输入悬空或VDD欠压闭锁(UVLO)期间，输出保持低电平
• 快速传播延迟（典型值17ns）
• 快速上升和下降时间（1800pF负载时的典型值分别为15ns和7ns）
• 欠压闭锁(UVLO)
• 被用作高侧或低侧驱动器（如果采用适当的偏置和信号隔离设计）
• 低成本、节省空间的6引脚DBV（小外形尺寸晶体管(SOT)-23）封装选项
• -40°C至140°C的运行温度范围

• 车载
• 开关模式电源
• 直流到直流转换器
• 太阳能逆变器
• 电机控制
• 不间断电源(UPS)
• 混合动力车(HEV)和电动车辆(EV)充电器
• 家用电器
• 可再生能源功率转换
• SiC FET转换器
