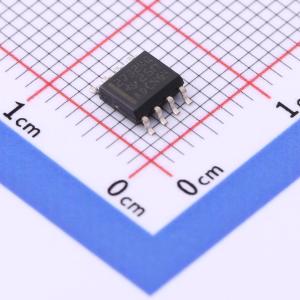

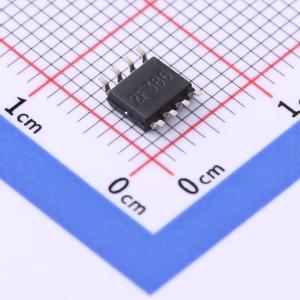

温馨提醒：图片仅供参考，商品以实物为准

UCC27324QDRQ1

描述: 汽车类同相 4A/4A 双通道低侧栅极驱动器 8-SOIC -40 to 125
品牌名称: TI(德州仪器)
商品型号: UCC27324QDRQ1
商品编号: C2677115
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

UCC27324-Q1高速双路MOSFET驱动器可向容性负载提供大峰值电流。通过使用本身能够最大限度减少击穿电流的设计，这些驱动器可在MOSFET开关切换期间，在米勒平坦区域提供最需要的4A电流。独特的双极和MOSFET混合输出级并联，可在低电源电压下实现高效的拉电流和灌电流。该器件采用标准的SOIC-8 (D) 封装。

商品特性

符合汽车类应用的应用
行业标准引脚
可在米勒平坦区提供 ±4A 的高电流驱动
即使在低电源电压下也能实现高效的恒流源
与电源电压无关的TTL和CMOS兼容输入
1.8nF负载时的上升时间和下降时间典型值分别为20ns和15ns
输入下降和上升时的典型传播延迟时间分别为25ns和35ns
电源电压为4V至15V
电源电流为 0.3mA
可以并联双输出以获得更高的驱动电流
TJ额定值范围为 -40°C至125°C
TrueDrive™并联双极和CMOS晶体管的输出架构

应用领域

开关电源
供电直流/直流转换器
电机控制器
线路驱动器
D类开关放大器

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	4.5A

	属性	参数值
	拉电流(IOH)	4.8A
	工作电压	4V~15V
	上升时间(tr)	20ns
	下降时间(tf)	15ns
	工作温度	-40℃~+125℃
