SM74101SDX/NOPB
SM74101SDX/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM74101 用于双电源操作、具有输入接地的 3A/7A 单通道栅极驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SM74101SDX/NOPB
- 商品编号
- C2677117

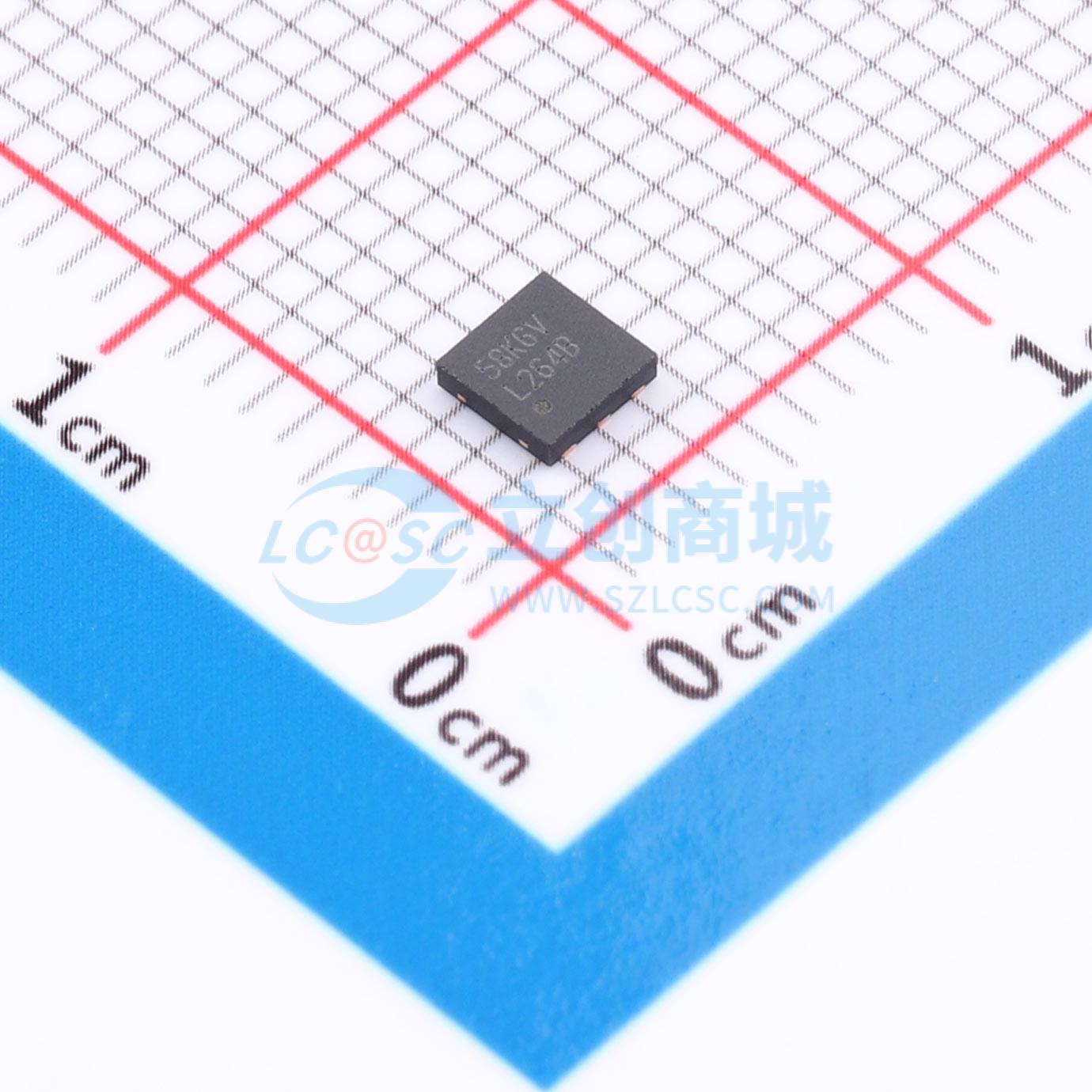

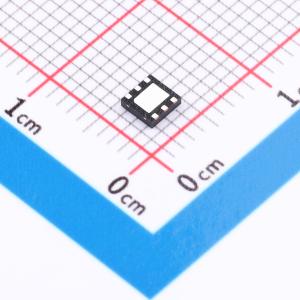

- 商品封装
- WSON-6-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 7A |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 3A | |
| 工作电压 | 3.5V~14V | |
| 上升时间(tr) | 14ns | |
| 下降时间(tf) | 12ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
SM74101 金属氧化物半导体场效应晶体管(MOSFET)栅极驱动器采用微型WSON - 6封装（小外形尺寸晶体管(SOT) 23的等效封装），可提供高峰值栅极驱动电流，并且针对器件的高频工作需求改进了功耗。复合输出驱动器级包括金属氧化物半导体(MOS)晶体管和双极晶体管，二者一起并行工作，可从容性负载灌入7A以上的峰值电流。MOS器件和双极器件二者独特特性的完美结合减少了驱动电流随电压和温度的变化。该器件具有欠压锁定保护，可防止因栅极导通电压不足而对MOSFET造成损坏。SM74101提供了反相和非反相输入端，可满足通过单一器件类型进行反相和非反相栅极驱动的要求。
商品特性
- 可再生能源等级
- 互补金属氧化物半导体(CMOS)和双极复合输出，可减少输出电流的变化
- 7A灌电流/3A拉电流
- 短暂传播时间（典型值为25ns）
- 短暂上升和下降时间（负载为2nF时，上升/下降时间为14ns/12ns）
- 反相和非反相输入，单个器件即可提供两种配置
- 电源轨欠压锁定保护
- 专用输入接地引脚(IN_REF)，用于分离电源或单电源操作
- 功耗增强型6引脚晶圆级小外形无引线(WSON)封装(3.0mm×3.0mm)
- 输出摆动范围为VCC至VEE，相对于输入接地可以为负值
应用领域
- 太阳能微型逆变器
- AC/DC开关模式电源
- DC/DC开关模式电源
- 螺线管和电机驱动器
